ШР28П1НГ4 Вилка кабельная

ШР28П1НГ4 Вилка кабельная — фото
ШР28П1НГ4 Вилка кабельная
  • Наличие: В наличии
  • Бренд: СПБЗИП
  • Артикул: ART/101-345
Всего отзывов: 0 - Написать отзыв
299р.
Купить
Написать
В закладки В сравнение
Запрос подробной информации

Вилка кабельная ШР28П1НГ4

Цена указана без НДС.

Назначение и описание. Соединители ШР предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Разъемы ШР предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ).Соединители ШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть ШР изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов: серебро или никель. Разъемы ШР по НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) взаимосочленяемы с соединителями: - ШР по ГЕО.364.107 ТУ- 2РТ-А по ГЕО.364.118 ТУ- 2РТТ по ГЕО.364.120 ТУ (АШДК.434410.060 ТУ)- ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ

Расшифровка условного обозначения КАБЕЛЬНОЙ ЧАСТИ.ШР28П1НГ4

ШР - Тип соединителя28 - Условный размер корпусаП (У) - Конструктивное исполнение: П - с прямым патрубком, У - с угловым патрубком1 - Количество контактовН (Э) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.Г (Ш) - Вид контактов: Г-вилка, Ш-розетка4 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема): 4 - один контакт Ø 5,5 ммН - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром)М - Материал корпуса: М - пластмассовый корпус.

Общие технические характеристики разъемов типа ШР28

Количество контактов и их диаметр1 шт (Ø 5,5 мм)
Сопротивление контакта, не более0,3 мОм
Максимальная токовая нагрузка на одиночный контакт, не более100 А
Максимальная токовая нагрузка общая, не более100 А
Тип соединителянегерметичный, климатика УХЛ
Материал контактовСеребро / Никель
Сопротивление изоляции в нормальных климатических условиях, не менее5000 МОм
Амплитудное значение напряжения цепи850В
Количество сочленений - расчленений500
Минимальная наработка1000 часов
Синусоидальная вибрация, диапазон частот1-5000 Гц
Синусоидальная вибрация, ускорение300 м/с2 / 30 g
Механический удар, одиночного действия с ускорением5000 м/с2 / 500 g
Механический удар, многократного действия с ускорением350 м/с2 / 35 g
Атмосферное пониженное давление1,3*10-4 Па / 1,3*10-6 мм рт.ст.
Повышенная рабочая температура среды+60*С
Пониженная рабочая температура среды-60*С

Ответной частью для вилки кабельной ШР28П1НГ4 являются:

Розетка приборная ШР28П1ЭГ4
Розетка приборная ШР28ПК1НГ4
Розетка приборная ШР28ПК1ЭГ4
Розетка приборная ШР28СК1НГ4
Розетка приборная ШР28СК1ЭГ4

Розетка приборная 2РТ28П1ЭГ4-А
Розетка приборная 2РТ28ПК1НГ4-А
Розетка приборная 2РТ28ПК1ЭГ4-А
Розетка приборная 2РТ28СК1НГ4-А
Розетка приборная 2РТ28СК1ЭГ4-А

Розетка приборная 2РТТ28Б1Г8В
Розетка приборная 2РТТ28БПН1Г8В
Розетка приборная 2РТТ28БПЭ1Г8В
Розетка приборная 2РТТ28БУН1Г8В
Розетка приборная 2РТТ28БУЭ1Г8В

Аналогами для вилки кабельной ШР28П1НГ4 являются:

Вилка кабельная 2РТ28П1НГ4-А
Вилка кабельная 2РТТ28КПН1Ш8В

Делаем доставку по городам и регионам: Москва, Тверь, Тула, Брянск, Липецк, Смоленск, Нижний Новгород, Ярославль, Вологда, Санкт-Петербург, Петрозаводск, Казань, Ульяновск, Пенза, Самара, Саратов, Волгоград, Ростов-на-Дону, Краснодар, Ставрополь, Владикавказ, Махачкала, Уфа, Оренбург, Челябинск, Мурманск, Салехард, Ханты-Мансийск, Омск, Тюмень, Барнаул, Абакан, Красноярск, Иркутск, Чита, Хабаровск, Владивосток, Майкоп, Улан-Удэ, Горно-Алтайск, Назрань, Нальчик, Элиста, Черкесск, Сыктывкар, Йошкар-Ола, Саранск, Якутск, Кызыл, Ижевск, Чебоксары, Благовещенск, Архангельск, Астрахань, Белгород, Владимир, Воронеж, Иваново, Калининград, Калуга, Петропавловск-Камчатский, Кемерово, Киров, Кострома, Курган, Курск, Магадан, Великий Новгород, Новосибирск, Орел, Пермь, Псков, Рязань, Южно-Сахалинск, Екатеринбург, Тамбов, Томск, Анадырь и т.д.

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
Плохо Хорошо
Защита от роботов

Из этой категории

Быстрый просмотр
ШР28П1НШ4 Розетка кабельная
ШР28П1НШ4 Розетка кабельная
Розетка кабельная ШР28П1НШ4 Цена указана без НДС. Назначение и описание. Соединители ШР предназначены для монтажа с экранированными или неэкран..
1500р.
Купить
В закладки В сравнение
Быстрый просмотр
ШР28П1ЭГ4 Вилка кабельная
ШР28П1ЭГ4 Вилка кабельная
Вилка кабельная ШР28П1ЭГ4Цена указана без НДС.Назначение и описание. Соединители ШР предназначены для монтажа с экранированными или неэкранированными ..
299р.
Купить
В закладки В сравнение
Быстрый просмотр
ШР28П1ЭГ4 Розетка приборная
ШР28П1ЭГ4 Розетка приборная
Розетка блочная ШР28П1ЭГ4Цена указана без НДС.Назначение и описание. Соединители ШР предназначены для монтажа с экранированными или неэкранированными ..
403р.
Купить
В закладки В сравнение
Быстрый просмотр
ШР28П1ЭШ4 Вилка приборная
ШР28П1ЭШ4 Вилка приборная
Вилка блочная ШР28П1ЭШ4 Цена указана без НДС. Назначение и описание. Соединители ШР предназначены для монтажа с экранированными или неэкраниров..
1400р.
Купить
В закладки В сравнение
Быстрый просмотр
ШР28П1ЭШ4 Розетка кабельная
ШР28П1ЭШ4 Розетка кабельная
Розетка кабельная ШР28П1ЭШ4 Цена указана без НДС. Назначение и описание. Соединители ШР предназначены для монтажа с экранированными или неэкран..
1500р.
Купить
В закладки В сравнение
Быстрый просмотр
ШР28П2НГ7 Вилка кабельная
ШР28П2НГ7 Вилка кабельная
Вилка кабельная ШР28П2НГ7 Цена указана без НДС. Назначение и описание. Соединители ШР предназначены для монтажа с экранированными или неэкранир..
2440р.
Купить
В закладки В сравнение
Быстрый просмотр
ШР28П2НШ7 Розетка кабельная
ШР28П2НШ7 Розетка кабельная
Розетка кабельная ШР28П2НШ7 Цена указана без НДС. Назначение и описание. Соединители ШР предназначены для монтажа с экранированными или неэкран..
1600р.
Купить
В закладки В сравнение
Быстрый просмотр

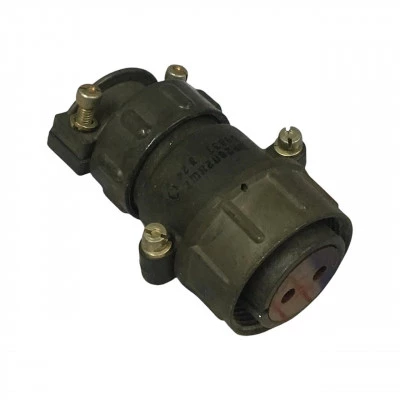

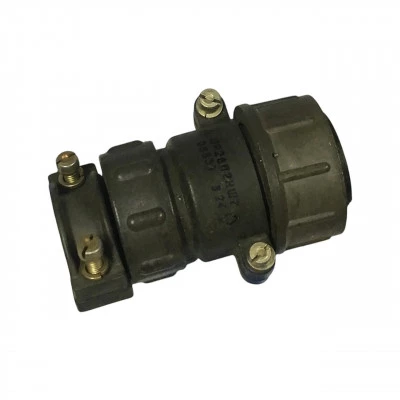

ШР28П2НШ7Н Розетка кабельная ШР28П2НШ7Н Розетка кабельная
