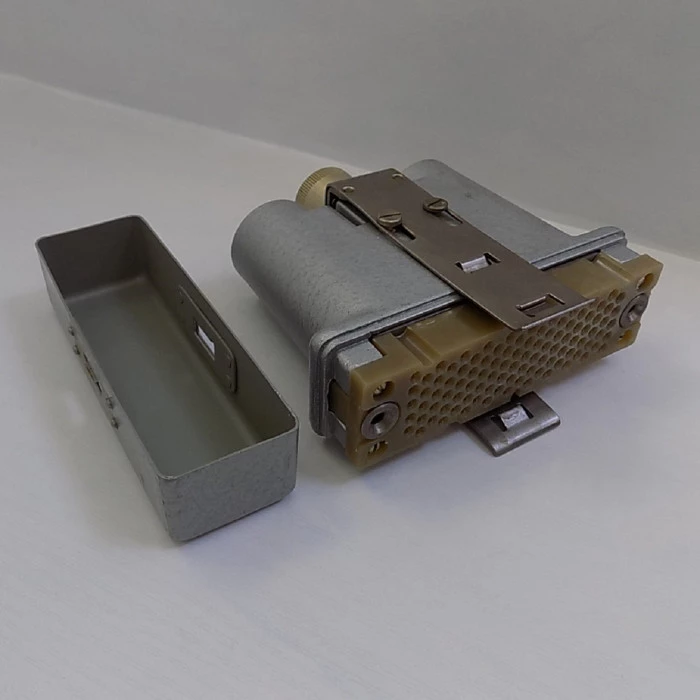

6Р-100В Розетка кабельная с кожухом

Розетка кабельная с кожухом 6Р-100В

Цена указана без НДС.

Назначение. Соединители электрические низкочастотные прямоугольные типа 6Р предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 115 В. Сочленение соединителей - врубное. Покрытие контактов - золото, серебро. Технические условия - ИЮ0.364.030 ТУ. Климатическое исполнение - УХЛ по ГОСТ В 20.39.404.

Структура условного обозначения 6Р-150В 6Р - тип соединителя; 100 - количество контактов; В - вид покрытия контактов: А - золото; В - серебро.

Технические характеристики 6Р-100В Рабочий ток на контакт - не более 2 А. Рабочее напряжение - 115 В (ампл.). Сопротивление контактов - не более 15 мОм. Сопротивление изоляции - не менее 1000 МОм. Емкость между соединительными контактами - не более 6 пФ. Прочность изоляции - 500 В (ампл.). Усилия расчленения блочных соединителей - не менее 150 Н (15 кгс). Усилие расчленения контактов с контрольным калибром - не менее 0,15 Н (0,015 кгс). Число сочленений-расчленений - 500. Минимальная наработка - 1500 ч. Минимальный срок сохраняемости - 25 лет. Габаритные размеры - не более 126×50,5×130 мм.

Условия эксплуатации Синусоидальная вибрация:
- диапазон частот - от 5 Гц до 2500 Гц; - амплитуда ускорения - 100 м/с2. Акустический шум для изделий разъёмы 6Р: - диапазон частот - от 50 Гц до 10 000 Гц; - уровень звукового давления - 130 дБ. Механический удар многократного действия: - пиковое ударное ускорение - 350 м/с2; - длительность действия - от 1 мс до 80 мс. Атмосферное пониженное рабочее давление - 0,67·10-3 Па (5 мм рт. ст.). Температура среды пониженная - (-60)° С. Температура среды повышенная - +85° С. Смена температур с учетом температуры перегрева контактов - от -60° С до +115° С. Повышенная относительная влажность воздуха, при температуре +40° С - 98%. Иней и роса, солнечное излучение, соляной туман, плесневые грибы. Хвостовики контактов соединителей должны допускать присоединение проводов с максимальным сечением - 0,5 мм2.
