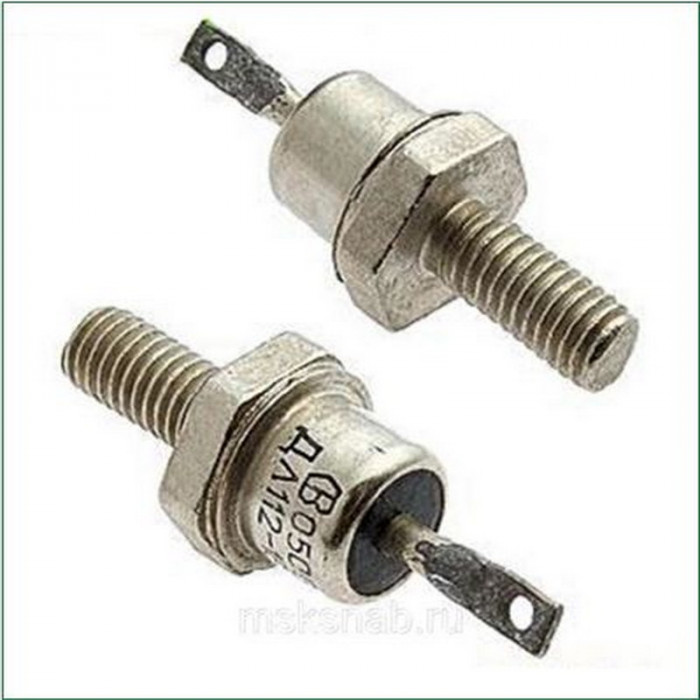

ДЛ161-200-11 Диод лавинный

Диод лавинный ДЛ161-200-11

Цена указана без НДС.

Назначение.
Диод ДЛ161-200-11 лавинный, низкочастотный,  кремниевый, диффузионный, штыревого исполнения, прямой полярности. Предназначен для работы в  электротехнических и электронных устройствах общего назначения в цепях статических преобразователей электрической энергии. Диод ДЛ161-200-11 используется в цепях постоянного и переменного тока частотой до 500 Гц и силе тока до 200 А в режиме лавинного пробоя. Выпускается в герметичном металлокерамическом корпусе с   верхним силовым выводом в виде металлического (медного) плетёного жгута (гибкий вывод). Лавинный диод ДЛ161-200 может иметь как прямую, так и обратную полярность. У диодов прямой полярности анодом является корпус, а катодом - гибкий вывод. У диодов обратной полярности (в обозначении добавляется буква Х) анодом является гибкий вывод. Маркируются цифро-буквенным кодом, полярность выводов указывается на   корпусе. Тип корпуса: SD6. Охлаждение воздушное естественное или принудительное. Тип применяемого охладителя: : O171, O271, O371, OM101.

Технические характеристики.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Лавинный диод ДЛ161-200 выпускается в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.
Допускает воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением   49м/с2, многократных ударов длительностью 2-15 мс с ускорением 147 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2.
Габаритные размеры:    - общая длина - 240 мм;    - длина шпильки - 16 мм;    - резьба - М20х1,5.
Масса диода не более 265 г. Категория качества: «ОТК». Технические условия: ТУ16-2006 ИЕАЛ.432000.058ТУ.

Структура условного обозначения ДЛ161-200-11
Д - диод;
Л - лавинный;
1 - порядковый номер модификации конструкции;
6 - обозначение  размера шестигранника корпуса под ключ;
1 - обозначение конструктивного исполнения корпуса диода: 2 - штыревой с жёстким выводом;
200 - максимально допустимый средний прямой ток, А;
11 - класс по обратному повторяющемуся импульсному напряжению.
