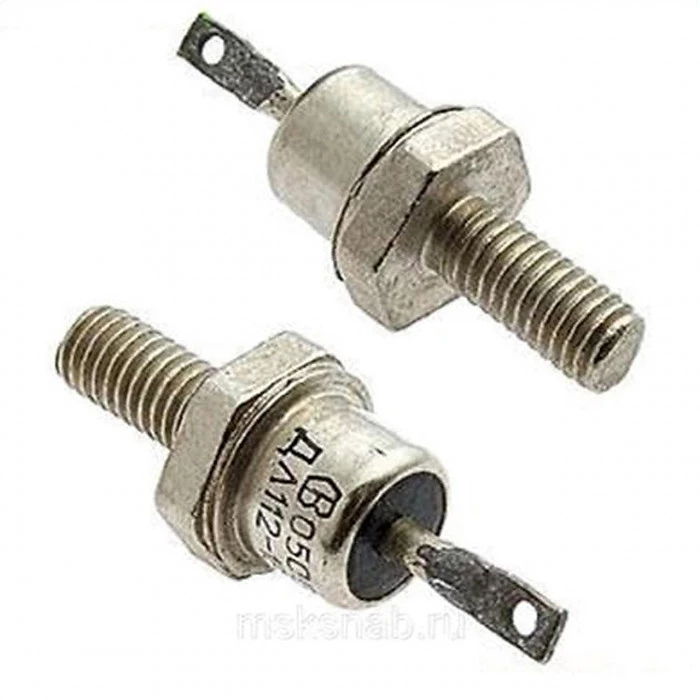

ДЛ132-80-12 Диод лавинный

Диод лавинный ДЛ132-80-12

Цена указана без НДС.

Назначение.
Диод ДЛ132-80-12 полупроводниковый, лавинный, низкочастотный, прямой полярности, штыревого исполнения с жёстким выводом. Предназначен для работы в силовых цепях постоянного и переменного тока частотой не более 1,5 кГц и силе тока до 80 А. Диод лавинный ДЛ132-80-12 используется в преобразователях и выпрямителях малой и средней мощности электронной аппаратуры общего назначения. Имеет гарантированную максимальную мощность   рассеивания в режиме лавинного пробоя и может применяться в мощных промышленных электроприводах, во вторичных источниках электропитания, в неуправляемых и полууправляемых выпрямительных мостах, а также для защиты аппаратуры от импульсных электрических перегрузок по напряжению. Лавинный диод ДЛ132-80 производится в герметичном металлостеклянном корпусе типа SD3. Диод прямой полярности, при этом анодом является основание корпуса,   катодом - жёсткий вывод. Обозначение типономинала и полярность выводов приводятся на корпусе. Охлаждение воздушное естественное. Тип рекомендуемого охладителя - О131, О231, О331.

Технические характеристики.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Диод силовой лавинный ДЛ132-80 выпускается в климатических исполнениях «УХЛ» категории размещения «2.1» и «Т» категории размещения «3» по ГОСТ 15150-69.
Допускает воздействие   воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением 49 м/с2, многократных ударов длительностью 2-15 мс с ускорением 147 м/с2 и однократных ударов длительностью 50 мс с ускорением 39,2 м/с2.
Габаритные размеры:
 - общая длина - 49 мм;
 - длина шпильки - 14 мм;
 - резьба - М8.
Масса диода не   более 27 г.
Категория качества: «ОТК».
Технические условия: ТУ 16-729 227-79.

Структура условного обозначения ДЛ132-80-12
Д - диод;
Л - лавинный;
1 - порядковый номер модификации конструкции;
3 - обозначение  размера шестигранника корпуса под ключ;
2 - обозначение конструктивного исполнения корпуса диода: 2 - штыревой с жёстким выводом;
80 - максимально допустимый средний прямой ток, А;
12 - класс по обратному повторяющемуся импульсному напряжению.
