2Т630А Транзистор

Транзистор 2Т630А

Цена указана без НДС.

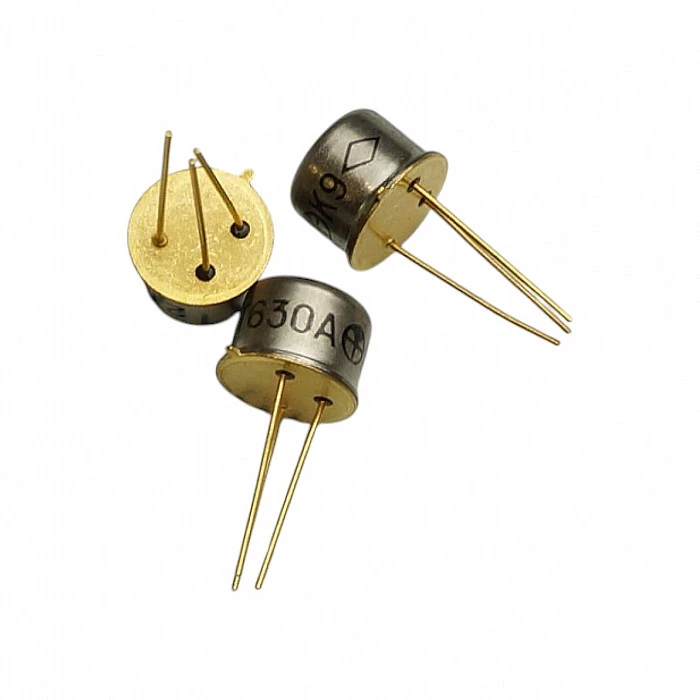

Назначение и описание.Кремниевые планарные структуры n-p-n универсальные транзисторы 2Т630А предназначены для применения в усилителях и импульсных устройствах, в схемах управления газоразрядной панелью переменного тока, силовых каскадах ключевых стабилизаторов и преобразователей.Транзисторы 2Т630А, 2Т630Б выпускаются в металлостеклянном корпусе с гибкими выводами.Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.Транзисторы 2Т630А-5, 2Т630Б-5 выпускается в виде неразделенных кристаллов на пластине с контактными площадками для гибридных интегральных микросхем.Тип прибора указывается в этикетке.

Категория качества: «ВП», «ОС».
Технические условия:
- приемка «ВП» ЮФ3.365.043ТУ;
- приемка «ОС» ЮФ3.365.043ТУ, аА0.339.190ТУ.
Зарубежный аналог: 2SC817.

Основные технические характеристики транзистора 2Т630Б: - Структура транзистора: n-p-n;- Рк max - Постоянная рассеиваемая мощность коллектора: 0,8 Вт;- fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 50 МГц;- Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе коллектора и разомкнутой цепи эмиттера: 120 В;- Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 7 В;- Iк max - Максимально допустимый постоянный ток коллектора: 1000 мА;- Iк и max - Максимально допустимый импульсный ток коллектора: 2000 мА;- Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 1 мкА (90В);- h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером: 40... 120;- Ск - Емкость коллекторного перехода: не более 15 пФ;- Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 2 ОмТип корпуса: КТ-2-7 (TO-39).Масса транзистора в металлостеклянном корпусе не более 2,0 г, кристалла не более 0,005 г.Климатическое исполнение: «УХЛ».
