Индикатор давления ИД-1-1,5 комплект

Индикатор давления ИД-1-15 (комплект с УД-800)

Цена указана без НДС.

Прибор может иметь следующие маркировки: ИД-1-15-27, ИД-1-1.5-27, ИД-1Т-15-27, ИД-1Т-1.5-27

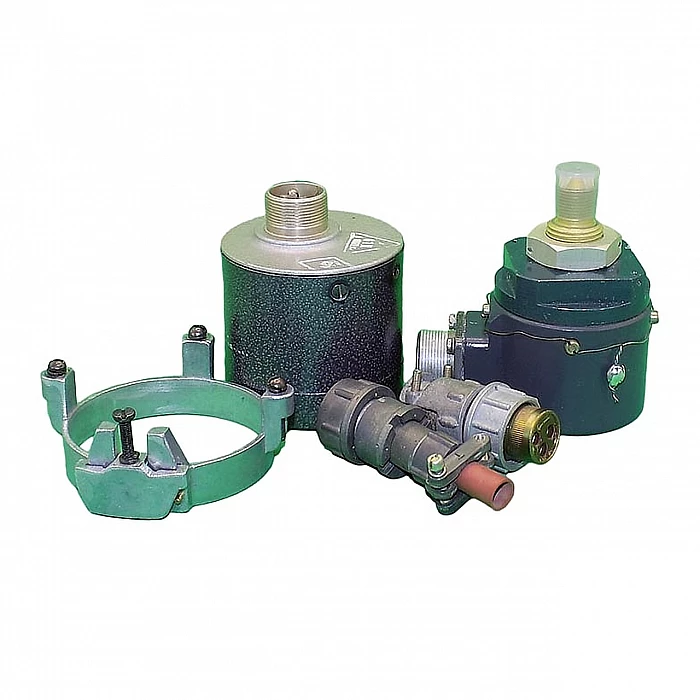

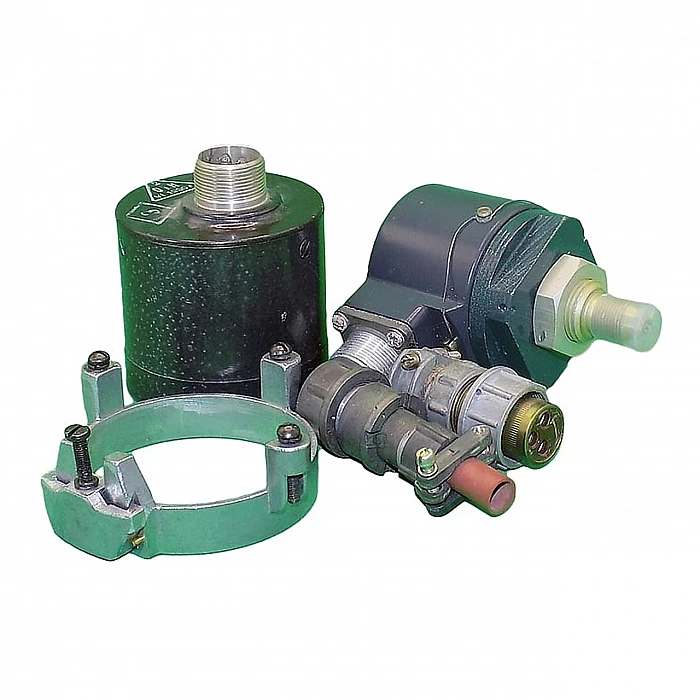

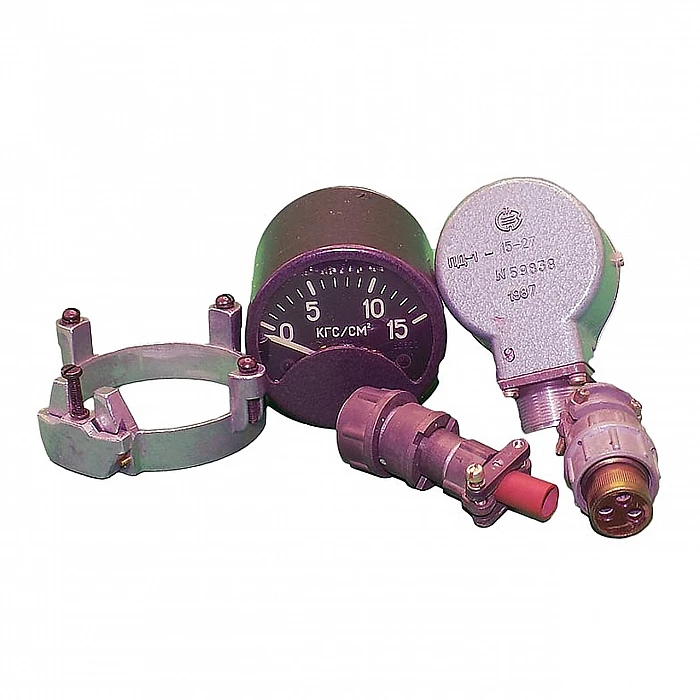

В комплект входит:

приёмник ПД-1-1.5-27, указатель УД-800, монтажное кольцо для УД-800, электрические соединители ШПЛМ-3 и 2РМД18КПН4Г5В1 (2РМДТ18КПН4Г5В1В)

ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ Индикатор давления ИД-1 предназначен для дистанционного контроля избыточного давления жидкостей в системах топливоподачи, смазки и охлаждения двигателей внутреннего сгорания, а также может быть использован в других системах, где требуется дистанционный контроль избыточного давления неагрессивных жидкостей и газов. Индикатор давления ИД-1-15 состоит из приемника давления ПД-1-1,5-27(ПД-1Т-1,5-27, ПД-1Т-15-27, ПД-1-15-27, ПД-1Т-1,5-24, ПД-1Т-15-24, ПД-1-15-24, ПД-1-1,5-24) и указателя давления УД-800(УД-800/1, УД-801/1) с диапазоном измерений 0-15кгс/см2 (0-1,5mPa) .

По устойчивости к климатическим воздействиям индикаторы давления ИД-1 соответствуют исполнениям УХЛ2.1 или В2.1 по ГОСТ 15150-69, но для работы при температуре от минус 60 до плюс 75 °С — для приемника давления и от минус 60 до плюс 60 °С — для указателя давления и относительной влажности (95±3) % при температуре 35 °С.
Масса индикатора давления не более 0,8 кг.
Габаритные и присоединительные размеры указателя давления УД-800/1 — ø60х115 мм.
Габаритные и присоединительные размеры приемника давления ПД-1 — 58х80х120 мм.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Верхний предел измерений, Мпа...................................................................................1,5 Рабочий диапазон измерений, Мпа................................................................................0,2-1,2 Напряжение питания постоянного тока, В......................................................................27 2,7/27-3,0 Предел допускаемой основной погрешности, в % от верхнего предела измерений: - в рабочем диапазоне измерений..................................................................................±4; - в остальном диапазоне................................................................................................±6. При комплектовании индикаторов у потребителя из получаемых раздельно приемников и указателей, предел допускаемой основной погрешности индикатора ±6 % от верхнего предела измерений. Температура окружающего воздуха, °С: - для приемника давления от минус 60 до плюс 75; - для указателя давления от минус 60 до плюс 60.

Комплект поставки соответствует указанному в таблице 1.

Таблица 1

\t \t\t \t\t\t \t\t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t\t \t\t\t \t\t \t

\t\t\t Обозначение документа \t\t\t	\t\t\t Наименование и условное обозначение \t\t\t	\t\t\t \t\t\t	\t\t\t \t\t\t
\t\t\t \t\t\t 3ПМ.493.003 \t\t\t	\t\t\t Комплект указателя \t\t\t Указатель давления \t\t\t УД-800/1 (или УД-801/1) \t\t\t	\t\t\t \t\t\t 1 \t\t\t	\t\t\t \t\t\t
\t\t\t 5ПМ.573.008 \t\t\t	\t\t\t Штепсель ШПЛМ-3 \t\t\t	\t\t\t 1 \t\t\t	\t\t\t \t\t\t
\t\t\t 6ПМ.022.002 \t\t\t	\t\t\t Кольцо крепежное Ø60 мм \t\t\t	\t\t\t 1 \t\t\t	\t\t\t \t\t\t
\t\t\t ГЕ0.364.126 ТУ \t\t\t	\t\t\t Розетка 2РМДТ18КПН4Г5В1В \t\t\t	\t\t\t 1 \t\t\t	\t\t\t Для исполнения В или УХЛ \t\t\t
\t\t\t \t\t\t 2В2.832.392 \t\t\t	\t\t\t Комплект приемника \t\t\t Приемник давления ПД-1 или \t\t\t Приемник давления ПД-1Т \t\t\t	\t\t\t 1 \t\t\t	\t\t\t Приемник давления с демпфером поставляется по требованию заказчика \t\t\t
\t\t\t \t\t\t 2В2.832.402 \t\t\t
\t\t\t ГЕ0.364.126 ТУ \t\t\t	\t\t\t Розетка 2РМДТ18КПН4Г5В1В \t\t\t	\t\t\t 1 \t\t\t	\t\t\t Для исполнения В или УХЛ \t\t\t
\t\t\t \t\t\t МП4.470.000 \t\t\t МП8.652.193-01 \t\t\t МП8.946.001 \t\t\t	\t\t\t Комплект шланга \t\t\t Шланг гибкий ШГ-16 \t\t\t Штуцер \t\t\t Шайба \t\t\t	\t\t\t \t\t\t 1 \t\t\t	\t\t\t Только для индикаторов с верхним пределом измерений до 1.5 МПа (15 кгс/см2) и поставляются по требованию заказчика \t\t\t
\t\t\t 2В0.283.940 ПС \t\t\t	\t\t\t Паспорт \t\t\t	\t\t\t 1 \t\t\t	\t\t\t \t\t\t
\t\t\t 2В0.283.940 ТО \t\t\t	\t\t\t Техническое описание и инструкция по эксплуатации \t\t\t	\t\t\t 1 \t\t\t	\t\t\t Допускается прилагать одну инструкцию на 10 приборов, если иное количество не оговорено заказ-нарядом \t\t\t
