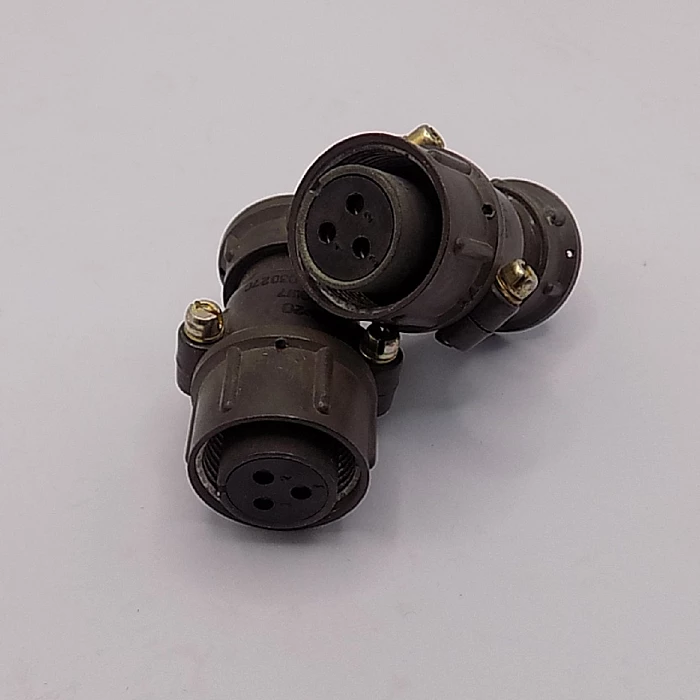

ШР20П3ЭШ7 Розетка кабельная

ШР20П3ЭШ7 Розетка кабельная
ШР20П3ЭШ7 Розетка кабельная
  • Наличие: В наличии
  • Артикул: ART/108-139
900р.

Обращаем ваше внимание на то, что данный интернет-сайт, а также вся информация о товарах и ценах, предоставленная на нём, носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

Розетка кабельная ШР20П3ЭШ7

Цена указана без НДС – 20 ТУ (АШДК.434410.060 ТУ)
- ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ

Расшифровка условного обозначения КАБЕЛЬНОЙ ЧАСТИ.
ШР20П3ЭШ7

ШР - Тип соединителя
20 - Условный размер корпуса
П (У) - Конструктивное исполнение: П - с прямым патрубком,У - с угловым патрубком
3 - Количество контактов
Э (Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.
Ш (Г) - Вид контактов: Г-вилка, Ш-розетка
7 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема):
7 - три контакта Ø 2,5 мм
Н - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром)
М - Материал корпуса: М - пластмассовый корпус.

Общие технические характеристики разъемов типа ШР20

Количество контактов и их диаметр3 шт (Ø 2,5 мм)
Сопротивление контакта, не более1 мОм
Максимальная токовая нагрузка на одиночный контакт, не более25 А
Максимальная токовая нагрузка общая, не более75 А
Тип соединителянегерметичный, климатика УХЛ
Материал контактовСеребро / Никель
Сопротивление изоляции в нормальных климатических условиях, не менее5000 МОм
Амплитудное значение напряжения цепи850В
Количество сочленений - расчленений500
Минимальная наработка1000 часов
Синусоидальная вибрация, диапазон частот1-5000 Гц
Синусоидальная вибрация, ускорение300 м/с2 / 30 g
Механический удар, одиночного действия с ускорением5000 м/с2 / 500 g
Механический удар, многократного действия с ускорением350 м/с2 / 35 g
Атмосферное пониженное давление1,3*10-4 Па / 1,3*10-6 мм рт.ст.
Повышенная рабочая температура среды 60*С
Пониженная рабочая температура среды-60*С

Ответной частью для розетки кабельной ШР20П3ЭШ7 являются:

Вилка приборная ШР20П3ЭШ7

Вилка приборная ШР20П3ЭШ7Н

Вилка приборная ШР20П3ЭШ7Н-М

Вилка приборнаяШР20ПК3НШ7

Вилка приборная ШР20ПК3ЭШ7

Вилка приборная ШР20СК3НШ7

Вилка приборная ШР20СК3ЭШ7

Вилка приборная ШРГ20П3ЭШ7

Вилка приборная ШРГ20ПК3ЭШ7

Вилка приборная ШРГ20ПК3НШ7

Вилка приборная 2РТ20П3ЭШ7-А

Вилка приборная 2РТ20ПК3НШ7-А

Вилка приборная 2РТ20ПК3ЭШ7-А

Вилка приборная 2РТ20СК3НШ7-А

Вилка приборная 2РТ20СК3ЭШ7-А

Вилка приборная 2РТТ20Б3Ш5В

Вилка приборная 2РТТ20БПН3Ш5В

Вилка приборная 2РТТ20БПЭ3Ш5В

Вилка приборная 2РТТ20БУН3Ш5В

Вилка приборная 2РТТ20БУЭ3Ш5В

Аналогами для розетки кабельной ШР20П3ЭШ7 являются:

Розетка кабельная ШР20П3ЭШ7Н

Розетка кабельная ШР20П3ЭШ7Н-М

Розетка кабельная 2РТ20П3ЭШ7-А

Розетка кабельная 2РТТ20КПЭ3Г5В
