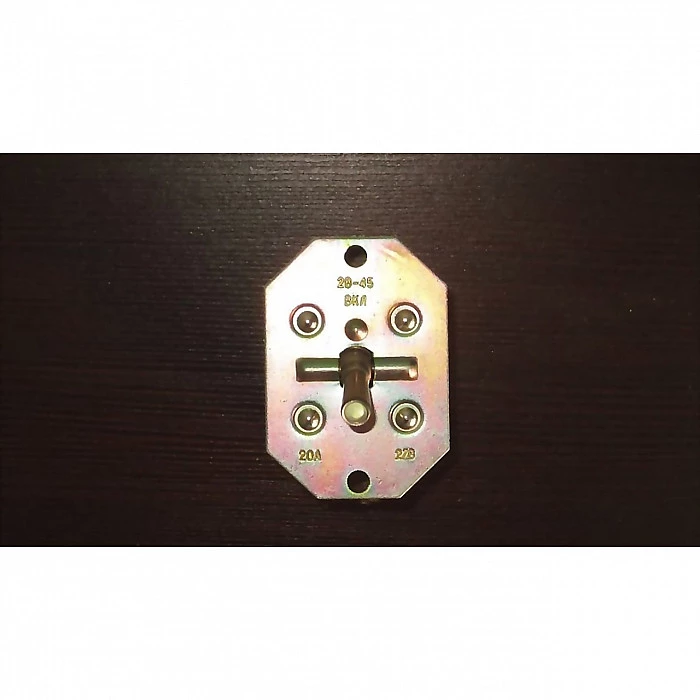

2В-45 Выключатель

Выключатель двухполюсный 2В-45.

Цена указана без НДС.

Назначение и описание..Переключатели типа 2В-45М предназначены для работы в закрытых стационарных и передвижных установках и служат для включения и отключения электрических цепей постоянного тока при напряжении до 30 В.

Основные технические и эксплуатационные характеристики:

Изоляция выключателей 2-В45 выдерживает в нормальных условиях в течение 1 мин. без пробоя или перекрытия испытательное напряжение 500В (тропического исполнения - 550В) переменного тока с частотой 50Гц.

ПРИМЕЧАНИЕ.
*Масса переключателя тропического исполнения не должна превышать массы, обычного более чем на 22%.

УСЛОВИЯ ЭКСПЛУАТАЦИИ. Выключатель однополюсный 2В-45 предназначен для использования в следующих условиях: 1. Пониженное атмосферное давление не менее 5466 ПА (41 мм рт.ст.)2. Температура окружающего воздуха от -60*С до +50*С3. Относительная влажность окружающего воздуха до 98% при температуре +25*С, тропического +35*С, и при более низких температурах, без конденсации влаги. При более высоких температурах относительная влажность ниже.4. Вибрация мест крепления переключателей с частотой от 10 до 300 Гц и ускорением не более 68,7 м/с2 (7g).5. Многократных ударов (ударопрочность) с ускорением не более 9,81 м/с2 (10g).6. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.7. Рабочее положение в пространстве - любое.8. Переключатель с индексом "Т" в обозначении типа пригоден для работы в условиях тропического климата.

МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ.На каждом выключателе указывается: тип переключателя.номинальный ток, А, и напряжение, В.

ПРИМЕЧАНИЕ.
На выключателях тропического исполнения к обозначению типа добавляется буква "Т". Буква "Э" указывается на выключателях экспортного исполнения.

Выключатели 2В-45 упаковываются в коробки и ящики. Ящики должны быть прочными, рассчитанными для перевозки всеми видами транспорта.
Консервация выключателей смазками не допускается.
Коробки с упакованными выключателями, как на предприятии изготовителе, так и у потребителей должны храниться на стеллажах или других приспособлениях на расстоянии не менее 0.5м от наружных стен, пола, потолка и отопительных приборов. Температура воздуха в помещении склада допускается в пределах от -50*С до +40*С, относительная влажность не более 80% при температуре +20*С.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ.1. Перед монтажом произвести осмотр внешнего вида выключателей и убедиться в отсутствии механических повреждений, влияющих на их работу.2. Выключатели в электрической цепи должны находиться после аппаратуры защиты.3. Для предотвращения возможного расшатывания выводов при монтаже их нужно обязательно поддерживать рукой.4. При монтаже и проведении других работ, связанных с образованием стружки или пыли, необходимо принять меры против попадания их внутрь выключателя.5. Выключатели монтируются с помощью винтов М4, при монтаже должны быть приняты меры против их самоотвинчивания.6. При необходимости применения дополнительных устройств, для жесткого фиксирования ручки в одном из позиционных положений в выключателях, в целях предотвращения возможности случайного, непроизвольного включения (выключения) цепи, фиксирующее приспособление должно обеспечивать свободу перемещения ручки (люфт) в пределах ±5* от ее продольной оси при положении в нейтрали - для выключателей с нейтральным положением; не более 5* в обратную сторону от включенного и отключенного положения - для всех выключателей с перекидной кенематикой.
