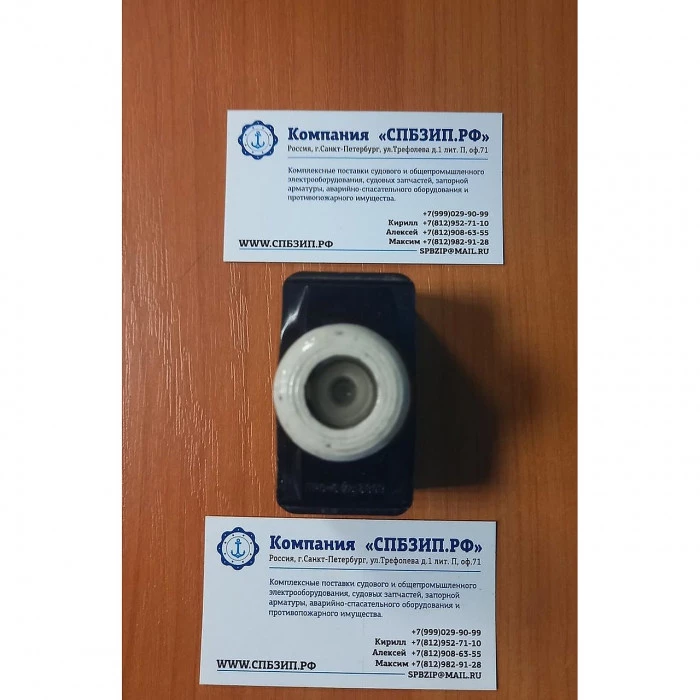

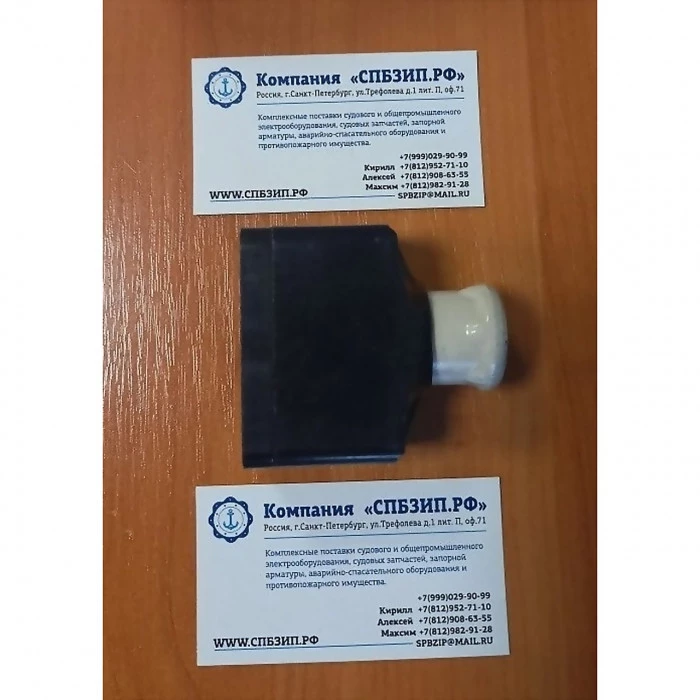

Предохранитель резьбовой ПРС-6,3 У3

Предохранитель резьбовой ПРС-6,3 У3
Предохранитель резьбовой ПРС-6,3 У3
Предохранитель резьбовой ПРС-6,3 У3
Предохранитель резьбовой ПРС-6,3 У3
Предохранитель резьбовой ПРС-6,3 У3
  • Наличие: В наличии
  • Артикул: ART/109-853
81р.

Предохранитель резьбовой ПРС-6,3 У3

Данная цена действительна при оплате на ИП. При оплате на ООО к стоимости прибавится НДС – 20%

Предохранители резьбовые ПРС

Предохранители резьбовые серии ПРС применяются для защиты от коротких замыканий промышленных установок и сетей с номинальным напряжением 380В переменного тока 50 и 60Гц, а также для защиты проводов и кабелей от недопустимых перегрузок.

Устройство предохранителя ПРС

В защищаемую сеть предохранитель включается при помощи зажимов 1 и 8. Зажим 8 связан с контактной гильзой б, имеющей резьбовое соединение с контактной съемной головкой 3.Плавкая вставка 5 находится в фарфоровом цилиндре 4, заполненном кварцевым песком. Вставка присоединена к контактным колпачкам, укрепленным на торцах цилиндра. Ток от зажима 8 к зажиму 1 проходит через контактную гильзу б, через верхний колпачок цилиндра 4, далее по плавкой вставке 5 и через нижний колпачок к винту 7, связанному с зажимом 1. Предохранитель ПРС снабжен устройством, которое сигнализирует о перегорании вставки. Для перезарядки предохранителя надо заменить цилиндр 4 вместе со сгоревшей плавкой ставкой и сигнализирующим устройством на новый цилиндр.

Структура условного обозначения ПРС

ПРС – Х1 Х2 Х3 Х4 – Х5, где:
ПРС – предохранитель резьбовой на собственном изоляционном основании;
Х1 – номинальный ток основания предохранителя: 10; 25; 63; 100А;
Х2 – условное обозначение числа полюсов: двухполюсный маркируется «2»; однополюсный не маркируется; * – знак умножения;
Х3 – условное обозначение климатического исполнения по ГОСТ 15543-70: У; Т; ХЛ;
Х4 – условное обозначение категории размещения по ГОСТ 15150-69;
Х5 – буква*: условное обозначение вида присоединения проводников к выводам: П – переднее присоединение; З – заднее присоединение.
* – указывается только в документации.
