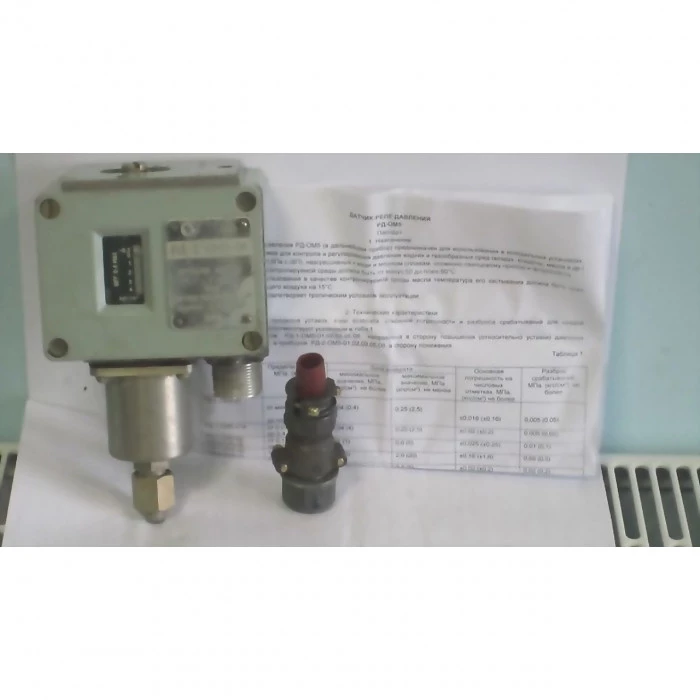

Датчик-реле давления РД-2-ОМ5-01

Датчик-реле давления РД-2-ОМ5-01

РД2-ОМ5-01(-0,03... 0,4 mpa)

Назначение:

Датчики-реле давления РД-ОМ5 и РД-ОМ5-А (в дальнейшем – приборы) являются комплектующими изделиями холодильных установок и предназначены для контроля, управления и регулирования давления газообразных и жидких сред, неагрессивных к стали (для РД-ОМ5-А), латуни (для РД-ОМ5) в холодильных установках, применяемых на судах, железнодорожном и автомобильном подвижных составах и в стационарных холодильных установках. Приборы РД-1-ОМ5-01.1 и РД-2-ОМ5-03.1 используются для тех же целей на крановых кондиционерах.

Контролируемые среды:

Хладоны, воздух, масла (аммиак – только для РД-ОМ5-А) и другие среды с вязкостью не более 0,8 Па.с.

В случае использования в качестве рабочей среды масла температура его застывания должна быть ниже температуры окружающего воздуха не менее чем на 15°С.

Условия эксплуатации:

• в интервале контролируемых температур и температур окружающего воздуха для РД-ОМ5 от минус 50 до плюс 65 °С, для РД-ОМ5-А – от минус 30 до плюс 65°С, для РД-1-ОМ5-01.1 и РД-2-ОМ5-03.1 – от минус 50 до плюс 85°С и относительной влажности до 80%;
• при повышенной относительной влажности (95±3)% при температуре (40±2)°С;
• при воздействии соляного (морского) тумана;
• в условиях наклонов до 45° от вертикали в любом направлении;
• при воздействии вибрации:
• В диапазоне частот от 5 до 63 Гц с ускорением 10 м/с2;
• В диапазоне частот от 50 до 150 Гц с ускорением 15 м/с2;
• -при частоте 40 Гц с ускорением 35м/с2 ;
• -при частоте 15 Гц с ускорением 30м/с2;
• при воздействии ударных сотрясений с ускорением 50м/с2, и частотой от 40 до 80 ударов в мин.;
• при воздействии одиночных ударов с ускорением 100м/с2;
• после воздействия вибраций в диапазоне частот от 5 до 63Гц с ускорением 15м/с2;
• после воздействия ударных сотрясений с ускорением 70 и частотой от 40 до 80 ударов в мин.;
• после воздействия максимального допускаемого давления контролируемой среды, указанного в Таблице.

Примечание:Приборы удовлетворяют тропическим условиям эксплуатации.

Технические характеристики:

Зона нечувствительности приборов РД-1-ОМ5 и РД-1-ОМ5-А направлена в сторону повышения (относительно уставки) давления контролируемой среды, а приборов РД-2-ОМ5 и РД-2-ОМ5-А – в сторону понижения.

Приборы имеют шкалы уставок с числовыми отметками. Шкала уставок показывает давление контролируемой среды, при котором происходит срабатывание контактов прибора.

В РД-1-ОМ5 и РД-1-ОМ5-А при понижении давления до значения уставки контакты 1-2 размыкаются ( 1-3 замыкаются); при повышении давления на величину зоны нечувствительности контакты 1-2 замыкаются (1-3 размыкаются).

В РД-2-ОМ5 и РД-2-ОМ5-А при повышении давления до значения уставки контакты 1-3 размыкаются ( 1-2 замыкаются); при понижении давления на величину зоны нечувствительности контакты 1-3 замыкаются (1-2 размыкаются).

Приборы РД-1-ОМ5 и РД-1-ОМ5-А имеют информационные шкалы зоны нечувствительности с отметками максимального и минимального значений.

Значения пределов уставок, зоны нечувствительности, основной погрешности и разброса срабатываний указаны в таблице.

Приборы имеют пылезащищенное и водозащищенное исполнение.

Масса прибора без панели переходной не более 1,2 кг; с панелью переходной – не более 1,35кг.
