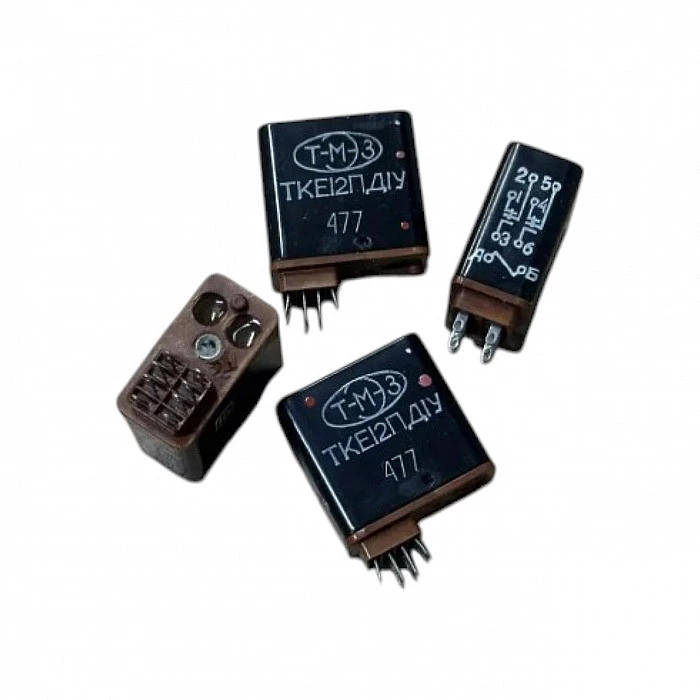

ТКЕ12ПД1У Реле

Реле коммутационное ТКЕ-12ПД1У

Цена указана без НДС.

Назначение и описание.
Реле электромагнитное ТКЕ12ПД1У предназначено для коммутации электрических цепей постоянного тока напряжением от 17,5 до 30 В и переменного тока напряжением от 20 до 220 В и, используется для работы в электросистемах объектов авиационной техники, в бортовом и наземном радиотехническом оборудовании.
Режим работы - продолжительный.
Тип корпуса - зачехлённый, негерметичный.
Климатическое исполнение: «О» - общеклиматическое по ГОСТ 15150-69.
Категория качества: «ОТК», «ВП».
Технические условия: ТЭ0.450.005ТУ.

Технические характеристики.
Диапазон напряжений переменного тока в цепи контактов: 20... 220 В
Диапазон напряжений постоянного тока в цепи контактов: 17,5... 30 В
Диапазон токов в цепи контактов: 0,001... 0,5 А
Количество коммутируемых цепей: 2 шт
Конструктивное исполнение: негерметичные
Масса: 23 г

Расшифровка условного обозначения.
ТКЕ12ПД1У
Т - номинальное напряжение обмотки управления 27 В
К - коммутационное реле с питанием цепи управления постоянным током
Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых
- Е - единицы;
- Д - десятки;
1 - указывает количество единиц данного разряда
2П - обозначает количество переключающих контактов
Д - длительный режим работы
1 - максимально допустимая температура окружающей среды - 100°С
У - дополнительные конструктивные особенности и модификации реле
