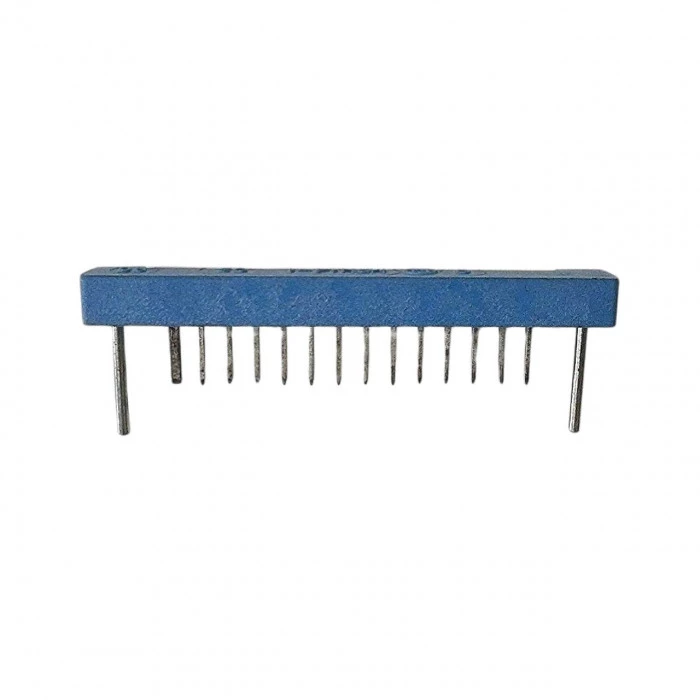

МРН14-1 Вилка

Вилка МРН-14-1

Цена указана без НДС.

Назначение и описание.
Соединители МРН14-1 вилка - электрические низкочастотные прямоугольные малогабаритные для печатного и объемного монтажа.
Предназначены для работы в цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 400 В и силе тока до 1 А.
Применяются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Соединители МРН состоят из двух частей: вилки и розетки.
Вилки и розетки однорядные и двухрядные печатного монтажа изготавливаются в двух вариантах: с механическим креплением на плату и без него.
Розетки однорядные и двухрядные объемного монтажа изготавливаются только с механическим креплением на плату.
Вид покрытия контактов - золото, серебро.
Метод монтажа - пайка.
Соединители МРН предназначены для внутреннего монтажа и изготавливаются в климатическом исполнении [В] по ГОСТ РВ 20.39.414.1.

Категория качества: «ВП», «ОС».
Технические условия:
  - приёмка «5» ОЮ0.364.003ТУ;
  - приёмка «9» ОЮ0.364.003ТУ, НЩ0.364.005ТУ.

Гарантийный срок хранения соединителей МРН - 12 лет со дня изготовления.
Гарантийная наработка:
  - 5000 часов во всех режимах и условиях, допускаемых ТУ;
  - 100000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
МРН14-1 вилка
МРН - малогабаритный разъем низкочастотный;
14 - Количество контактов: 4, 8, 14, 22, 32, 44;
1 - Тип монтажа:
   - 1, 2 (для розеток) – объемный монтаж;
   - 3, 4 (для розеток) – печатный монтаж;
   - 1, 2 (для вилок) - печатный монтаж.


Основные технические характеристики соединителей МРН:

\t \t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t\t \t\t\t \t\t\t \t\t \t

Общие характеристики соединителей МРН:
Тип соединителя:	прямоугольный, низкочастотный, малогабаритный, для печатного и объемного монтажа
Климатическое исполнение:	В
Состав соединителя:	штыревой контакт (вилка ), гнездовой контакт (розетка)
Конструктивное исполнение:	для объемного монтажа; \t\t\tдля прямого монтажа в отверстие печатной платы.
Способ монтажа проводов:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей МРН:
Общее количество контактов:	4, 8, 14, 22, 32, 44
Контактное сопротивление, не более, Ом:	0,01
Рабочий ток на контакт, не более, А: \t\t\t- для однорядных соединителей: \t\t\t- для двухрядных соединителей:	\t\t\t1 \t\t\t0,5
Максимальное рабочее напряжение, В: \t\t\t- для однорядных соединителей: \t\t\t- для двухрядных соединителей:	\t\t\t400 \t\t\t150
Электрическая прочность изоляции, В:	500
Емкость между любыми контактами, не более, пФ:	3
Синусоидальная вибрация: \t\t\t- диапазон частот, Гц: \t\t\t- ускорение, м/с2 (g):	\t\t\t1....5000 \t\t\t400 (40)
Механический удар, одиночного действия с ускорением, м/с2 (g):	10000 (1000)
Механический удар, многократного действия с ускорением, м/с2 (g):	1500 (150)
Линейное ускорение, м/с2 (g):	2000 (200)
Рабочая температура окружающей среды, °C:	от -60 до +125
Минимальная наработка, часов:	5000
Количество сочленений-расчленений:	500
