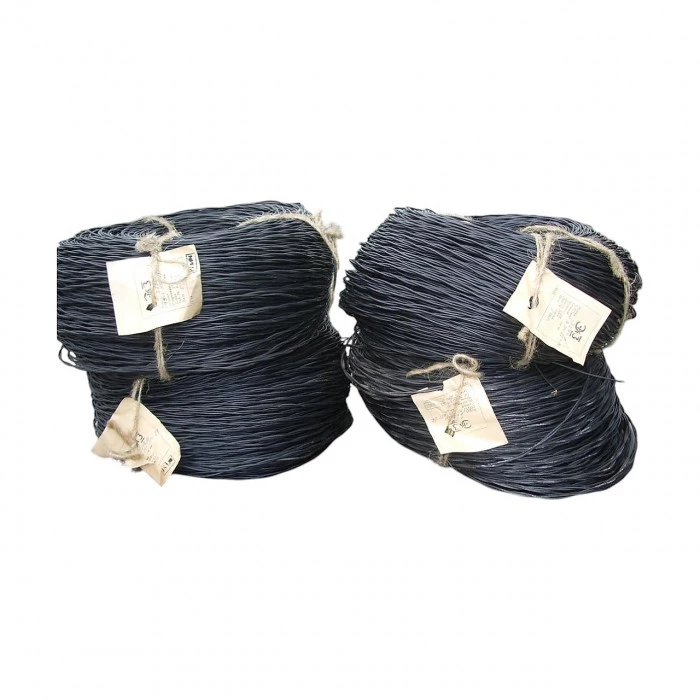

Кабель П-274(500м) для полевого телефона ТА-57

Кабель П-274 для полевого телефона ТА-57

Цена указана без НДС.

П-274М - провод полевой связи с двумя скрученными жилами, с изоляцией из полиэтилена высокой плотности.

Расшифровка обозначения: «П» - полевой;«274М» - индекс разработки.

Токопроводящая жила должна быть скручена из медных проволок и стальных проволок. Шаг скрутки проволок - не более 18 мм.
Толщина изоляции из полиэтилена высокой плотности по каждой жиле - не менее 0,5 мм.
Наружный диаметр изолированной жилы - не более 2,3 мм.
Изолированные жилы должны быть скручены в пару с шагом 80 - 100 мм.
Цвет изоляции - черный.

Условия монтажа и эксплуатацииЭксплуатируется при температуре окружающей среды от минус -50°С до 65°С.Срок службы - не менее 15 лет.

Технические характеристикиЭлектрическое сопротивление токопроводящих жил на постоянном токе должно быть не более 65 Ом. Омическая асимметрия жил должна быть не более 3,0 ОМ на 1 км. Сопротивление изоляции, измеренное после часового пребывания провода в воде при температуре 20°С должно быть не менее 1000 МОм на 1 км длины. Разрывное усилие изолированной жилы должно быть не менее 40 кг. Требования к упаковкеПровода должны поставляться в бухтах. Строительная длина - 500±10 м.

Требования к маркировкеНа ярлыке, прикрепленном к бухте, должны быть указаны: товарный знак завода-изготовителя;обозначение ТУ;условное обозначение провода;длина в метрах;дата изготовления (год, месяц).На ярлыке должен быть проставлен штамп технического контроля.

Требования к условиям храненияПровод может храниться при температуре от -50°С до 65°С в закрытых помещениях и в полевых условиях под навесом или укрытым брезентом. Массогабаритные параметрыМасса провода не должна превышать 15 кг/км.

Доступные методы контроля качестваПриведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.

Визуальный осмотрМогут быть проверены: число и расположение проволок в жиле и целостность изоляции.

Измерение конструкционных размеровМогут быть проверены с помощью подходящих измерительных инструментов: диаметр проволок в жиле, толщина изоляции, наружный диаметр и шаг скрутки изолированных жил. Отклонение от диаметра проволок для данных проводов не регламентируется (качество жилы определяется по омическому сопротивлению и разрывной прочности), однако диаметр проволок менее 0,25 мм может служить основанием для сомнения в качестве.

Измерение электрического сопротивления токопроводящих жилМожет быть проведено на готовом проводе омметром с подходящим пределом измерения и пересчитано на длину 1км. При этом может быть определено сопротивление каждой жилы и омическая асимметрия. Особое внимание следует уделять хорошему контакту с измерительными проводами.

Испытание на разрывЕсли подвесить груз в 40 кг на одну изолированную жилу, она не должна разорваться.
