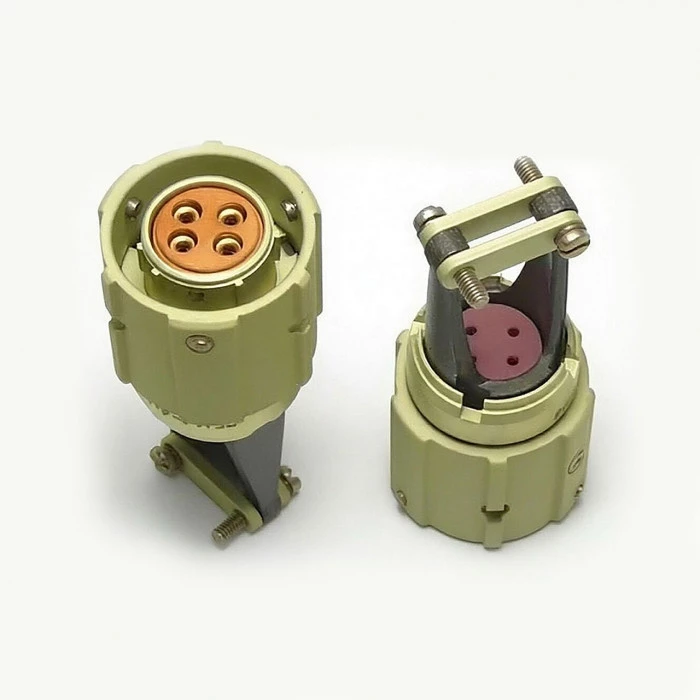

Вилка блочная РБМ4-10-2Ш3В

Цена указана без НДС.

Назначение и описание. Соединители быстросочленяемые цилиндрические РБМ4 предназначены для работы в электрических цепях постоянного и переменного токов напряжением до 560 или 700 В и частотой до 3 МГц. Изготавливаются для внутреннего монтажа, во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.196ТУ (АШДК.434410.088ТУ). Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Вилки приборные изготавливаются в герметичном или негерметичном исполнении, розетки - в негерметичном. Соединители изготавливаются без патрубка, с патрубком открытого типа без кожуха, с патрубком закрытого типа без кожуха или с кожухом. Соединители имеют резиновый изолятор, который обеспечивает защиту монтажного пространства от воздействий окружающей среды. Сочленение вилок с розетками байонетное, поляризация корпусов - многошпоночная. Покрытие контактов в соединителях: золото.

Расшифровка условного обозначения: РБМ4-10-2Ш3В РБМ4 - тип соединителя; РБМ4Н - только для негерметичной приборной вилки; 10- количество контактов; 2 - обозначение сочетания контактов - условное число; Ш - часть соединителя: Ш - вилка, Г - розетка; 3 - конструктивное исполнение: - 1 - приборная часть без патрубка; - 2 - приборная часть с патрубком открытого типа без кожуха; - 3 - приборная часть с патрубком закрытого типа с кожухом; - 4 - приборная часть с патрубком закрытого типа без кожуха; - 5 - приборная (кабельная) с патрубком без резинового изолятора; - 6 - кабельная часть с патрубком закрытого типа с кожухом; - 7 - кабельная часть с патрубком открытого типа без кожуха; - 8 - кабельная часть с патрубком закрытого типа без кожуха. В - всеклиматическое исполнение.

Общие технические характеристики разъемов типа РБМ4, РБМ4Н

Общие характеристики соединителей РБМ4, РБМ4Н:
Тип соединителя:	цилиндрический, низкочастотный, малогабаритный, быстросочленяемый
Климатическое исполнение:	всеклиматическое
Условный размер корпуса:	18, 24, 27, 30, 42, 45
Состав соединителя:	вилка, розетка
Вид корпуса:	блочный (приборный), кабельный
Исполнение монтажной части:	без патрубка, с патрубком открытого типа без кожуха, с патрубком закрытого типа без кожуха или с кожухом
Вид сочленения:	байонетный
Поляризация корпуса:	многошпоночная
Покрытие контактов:	золото
Способ монтажа:	объемный, пайкой
Монтаж:	внутренний
Технические параметры соединителей РБМ4, РБМ4Н:
Общее количество контактов:	4, 7, 10, 19, 24, 32, 50, 55
Сопротивление контактов, не более, МОм: - диаметр контакта 1,0 мм - диаметр контакта 1,5 мм - диаметр контакта 2,5 мм	5 2,5 1,6
Максимальный токовая нагрузка на одиночный контакт, А:	3,32....12,5
Суммарная токовая нагрузка на соединитель, А:	12....22
Максимальное рабочее напряжение, В:	560; 700
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с² (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с² (g):	1500 (150)
Механический удар, многократного действия с ускорением, м/с² (g):	400 (40)
Атмосферное пониженное давление, Па (мм рт.ст.):	1,3·10^-10 (10^-12)
Рабочая температура окружающей среды, °C:	от -60 до 100
Минимальная наработка, часов:	10000
Количество сочленений-расчленений:	1000
Срок сохраняемости, лет:	15
