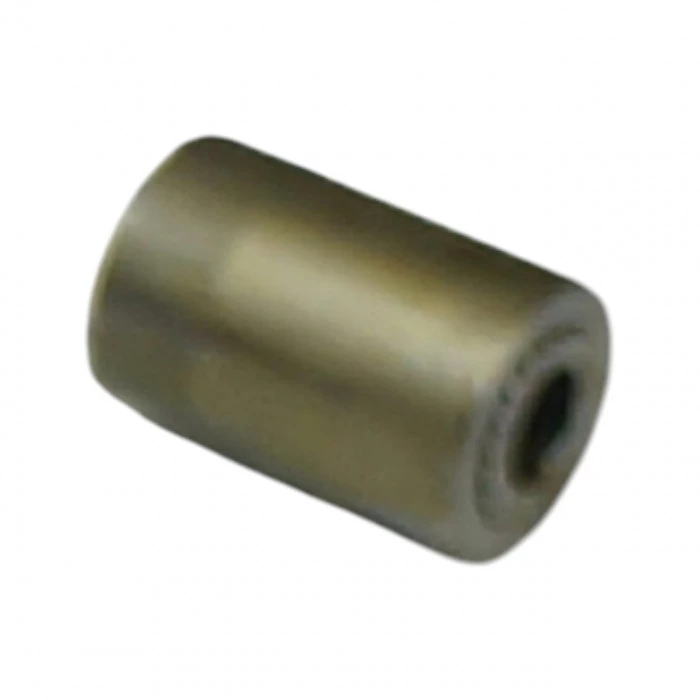

Сб317-33-1 Фильтр щелевой Двигатель 3Д6, Д12

Фильтр Сб317-33-1 щелевой. Двигатель 3Д6, Д12

Стоимость продукции указана без НДС.

Назначение и описание.
Щелевой фильтр Сб317-33-1, состоящий из фильтрующего элемента и втулки фильтра, предназначен для тонкой очистки топлива. Фильтр задерживает твердые частицы размером более 0,02 мм, которые оседают в продольных канавках фильтрующего элемента.

Основной частью форсунки является распылитель, состоящий из корпуса и иглы. Игла своим запорным конусом перекрывает доступ топливу к сопловым отвер стиям.

Топливо, нагнетаемое плунжером ТНВД, через штуцер, канал, щелевой фильтр, а затем канал поступает в полость корпуса распылителя. В момент, когда давление в полости достигнет величин 21,0 МПа, игла преодолевая усилие затяжки пружины отор вется от седла. Топливо под давлением через семь сопло вых отверстий диаметром 0,25 мм начнет впрыскиваться в цилиндр.

В момент отсечки топлива, в ТНВД, в полости давление быстро упадет и пружина посадит иглу запорным кону сом на седло. Впрыск топли ва в цилиндр прекратится.

Игла и корпус распыли теля являются прецизионной парой и могут заменять ся только совместно.
