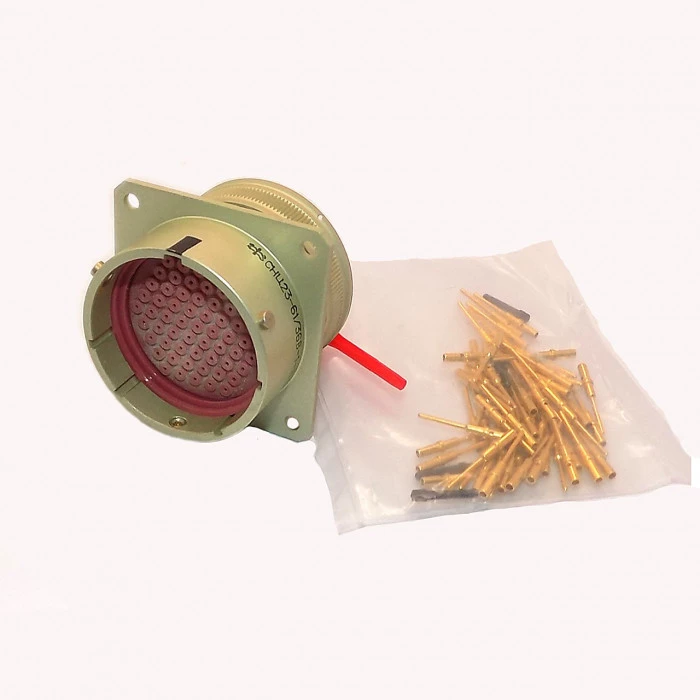

СНЦ23-24/30Р-11-в-В Розетка кабельная

Розетка кабельная СНЦ23-24/30Р-11-в-В

Цена указана без НДС.

Назначение. Соединители СНЦ23-24/30Р-11-в-В предназначены для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 700 В и используются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0. 364.241ТУ. Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными. Приборная и кабельная часть соединителя СНЦ23 может изготавливается без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки. Розетки СНЦ23 сочленяются с вилками СНЦ27, СНЦ28, СНЦ29. Сочленение соединителей ― байонетное. Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Покрытие контактов ― золото. Структура условного обозначения: СНЦ23-24/30Р-11-в-ВСНЦ23 ― соединитель цилиндрический многопозиционный с локальной защитой контактов, номер разработки 23;24 ― количество контактов (3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61);30 ― условный размер корпуса (14, 18, 22, 24, 27, 30, 33, 36, 39);Р ― вид корпуса: В ― вилка, Р-розетка;11 ― конструктивное исполнение: ― 1 ― приборная часть без кожуха,― 2 ― приборная часть с прямым кожухом,― 4 ― приборная часть с угловым кожухом,― 6 ― кабельная часть с прямым кожухом,― 8 ― кабельная часть с угловым кожухом, ― 11 ― кабельная часть без кожуха,― 12 ― приборная часть с обоймой под термоусаживаемые трубки,― 13 ― кабельная часть с обоймой под термоусаживаемые трубки;в ― Вариант положения поляризующих шпонок и шпоночных пазов на корпусах: а, б, в, г - варианты углового положения изолятора; без буквы - нормальное положение изолятора;В ― всеклиматическое исполнение.

Технические характеристики:
