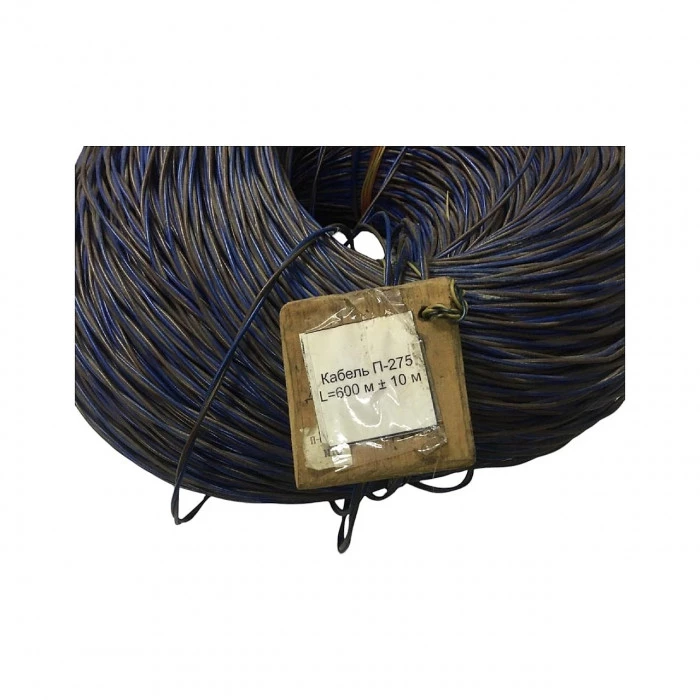

Кабель П-275 (600м) для полевого телефона ТА-57

Кабель П-275 для полевого телефона ТА-57

Цена указана без НДС.

П-275 - провод полевой связи с двумя скрученными жилами, с изоляцией из полиэтилена высокой плотности.

Расшифровка обозначения: «П» - полевой;«275» - индекс разработки.

Многопроволочная круглая токопроводящая жила, скрученная из шести стальных оцинкованных или лужёных проволок номинальным диаметром 0,20...0,25 мм
вокруг одной медной проволоки номинальным диаметром 0,26...0,27 мм.
Изоляция из ПВХ пластиката номинальной толщиной 0,5 мм.
Изолированные жилы скручены с шагом 70...90 мм.

Технические характеристики кабеля П-275: Напряжение испытания на проход: 2000 ВСопротивление пары жил, при 20*С: не более 500 Ом/кмСопротивление изоляции, при 20*С: не менее 1,0 МОм·кмРазрывное усилие кабеля, не менее: 600 НСтроительная длина: 600...750 мДиапазон рабочих температур: −40... 50 °C

Требования к маркировкеНа ярлыке, прикрепленном к бухте, должны быть указаны: товарный знак завода-изготовителя;обозначение ТУ;условное обозначение провода;длина в метрах;дата изготовления (год, месяц).На ярлыке должен быть проставлен штамп технического контроля.

Требования к условиям храненияПровод может храниться при температуре от -50°С до 65°С в закрытых помещениях и в полевых условиях под навесом или укрытым брезентом. Массогабаритные параметрыМасса провода не должна превышать 15 кг/км.

Доступные методы контроля качестваПриведены методы контроля, которые, не являясь строго соответствующими ТУ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ТУ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в технических условиях.

Визуальный осмотрМогут быть проверены: число и расположение проволок в жиле и целостность изоляции.

Измерение конструкционных размеровМогут быть проверены с помощью подходящих измерительных инструментов: диаметр проволок в жиле, толщина изоляции, наружный диаметр и шаг скрутки изолированных жил. Отклонение от диаметра проволок для данных проводов не регламентируется (качество жилы определяется по омическому сопротивлению и разрывной прочности), однако диаметр проволок менее 0,25 мм может служить основанием для сомнения в качестве.

Измерение электрического сопротивления токопроводящих жилМожет быть проведено на готовом проводе омметром с подходящим пределом измерения и пересчитано на длину 1км. При этом может быть определено сопротивление каждой жилы и омическая асимметрия. Особое внимание следует уделять хорошему контакту с измерительными проводами.

Испытание на разрывЕсли подвесить груз в 40 кг на одну изолированную жилу, она не должна разорваться.
