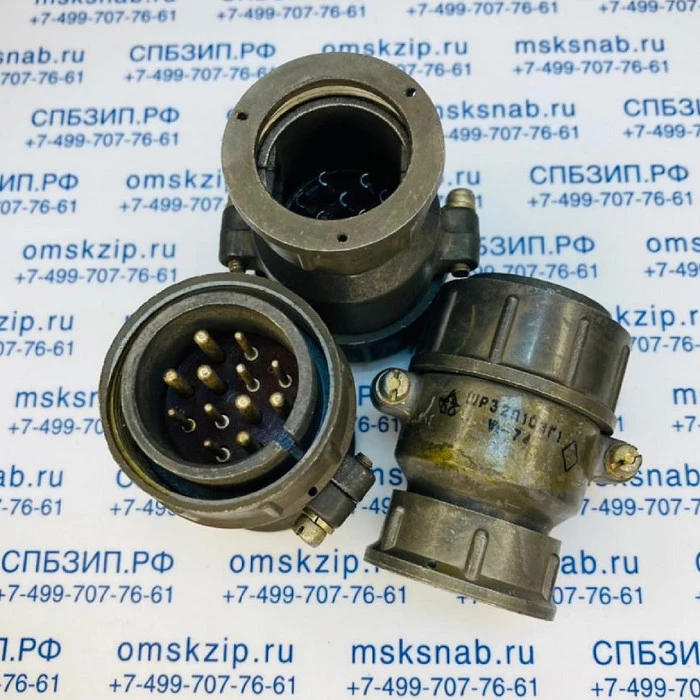

ШР32П10ЭГ1 Вилка кабельная

Вилка кабельная ШР32П10ЭГ1

Цена указана без НДС.

Назначение и описание. Соединители ШР предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Разъемы ШР предназначены для внутреннего и наружного (при защите потребителем от пыли и воды) применения в климатическом исполнении УХЛ в соответствии с техническими условиями НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ). Соединители ШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть ШР изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов: серебро или никель. Разъемы ШР по НКЦС.434410.504 ТУ (НКЦС.434410.111 ТУ) взаимосочленяемы с соединителями: - ШР по ГЕО.364.107 ТУ - 2РТ-А по ГЕО.364.118 ТУ - 2РТТ по ГЕО.364.120 ТУ (АШДК.434410.060 ТУ) - ШРГ по ГЕО.364.108 ТУ и бРО.364.040 ТУ

Расшифровка условного обозначения КАБЕЛЬНОЙ ЧАСТИ. ШР32П10ЭГ1

ШР - Тип соединителя 32 - Условный размер корпуса П (У) - Конструктивное исполнение: П - с прямым патрубком, У - с угловым патрубком 10 - Количество контактов Э (Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Г (Ш) - Вид контактов: Г-вилка, Ш-розетка 1 - Обозначение сочетания контактов (количество и диаметр контактов зависит от вида разъема): 1 - десять контактов (шесть контактов Ø 1,5 мм, четыре контакта Ø 2,5 мм) Н - Покрытие контактов никелем (отсутствие буквы - покрытие контактов серебром) М - Материал корпуса: М - пластмассовый корпус.

Общие технические характеристики разъемов типа ШР32

Ответной частью для вилки кабельной ШР32П10ЭГ1 являются:

Розетка приборная ШР32П10ЭГ1
Розетка приборная ШР32П10ЭГ1Н
Розетка приборная ШР32ПК10НГ1
Розетка приборная ШР32ПК10НГ1Н
Розетка приборная ШР32ПК10ЭГ1
Розетка приборная ШР32СК10НГ1
Розетка приборная ШР32СК10ЭГ1

Розетка приборная 2РТ32П10ЭГ1-А
Розетка приборная 2РТ32ПК10НГ1-А
Розетка приборная 2РТ32ПК10ЭГ1-А
Розетка приборная 2РТ32СК10НГ1-А
Розетка приборная 2РТ32СК10ЭГ1-А

Розетка приборная 2РТТ32Б10Г15В
Розетка приборная 2РТТ32БПН10Г15В
Розетка приборная 2РТТ32БПЭ10Г15В
Розетка приборная 2РТТ32БУН10Г15В
Розетка приборная 2РТТ32БУЭ10Г15В

Аналогами для вилки кабельной ШР32П10ЭГ1 являются:
