АДТ-507 Электродвигатель-тахогенератор
- Наличие: В наличии
- Бренд: СПБЗИП
- Артикул: ART/115-783
6900р.

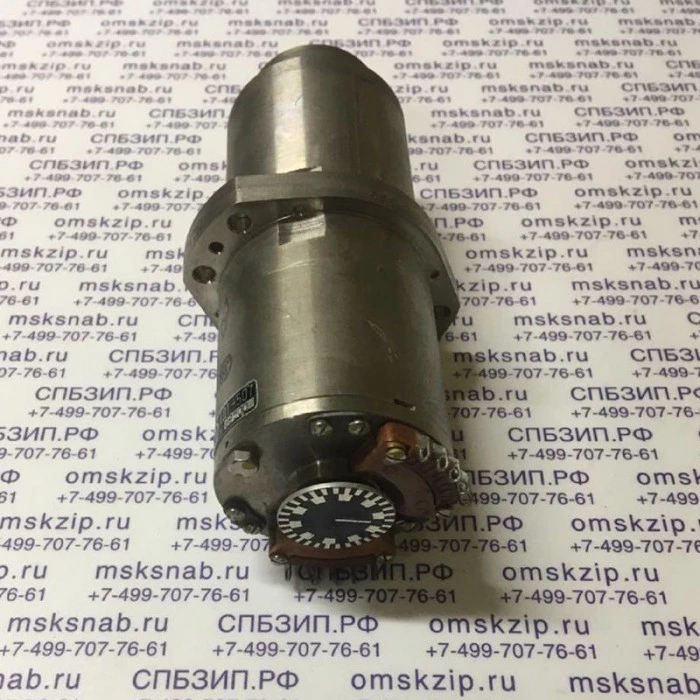

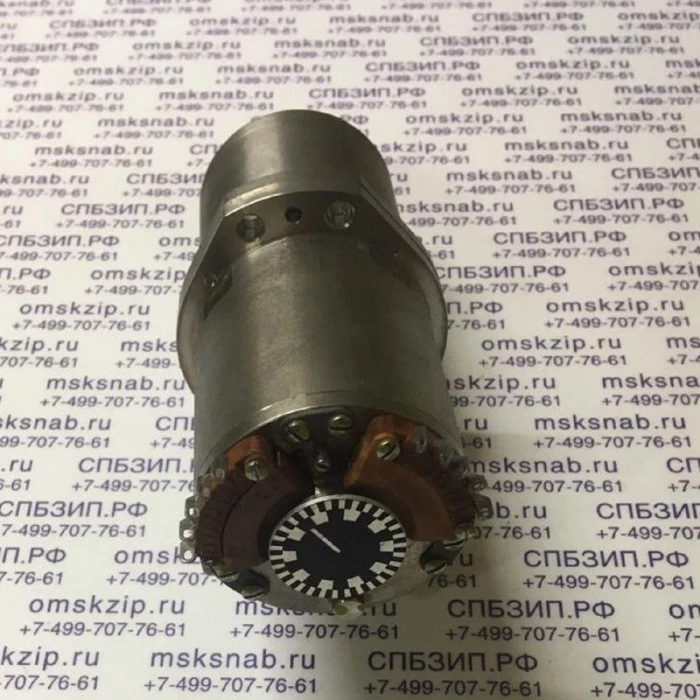

Электродвигатель-тахогенератор АДТ-507
Цена указана без НДС.
Назначение.
Электродвигатель-тахогенератор АДТ-507 предназначен для систем автоматики, например, для маломощного привода в трансформаторных дистанционных передачах угла поворота с применением сельсинов и вращающихся трансформаторов.
АДТ507 выполнен как двухфазный асинхронный двигатель с полым безобмоточным ротором.
Одна из фаз АДТ-507 является обмоткой возбуждения, вторая - обмоткой управления, на которую подается сигнал, задающий направление и частоту вращения.
Электродвигатель-тахогенератор АДТ-507 является таким же двигателем с дополнительно встроенным асинхронным тахогенератором, сигнал которого может использоваться для обратной связи по скорости в схеме управления.
Технические характеристики.
| Двигатель | |
| Частота | 500Гц |
| Напряжение возбуждения | -110В |
| Напряжение управления | -110В |
| Номинальная мощность | 5Вт |
| Пусковой момент | 140Гсм |
| Скорость холостого хода | 8500об/мин |
| Электромеханическая постоянная времени | 500мс |
| Тахогенератор | |
| Напряжение возбуждения | -110В |
| Нелинейность выходной характеристики | 0,05 |
| Крутизна ЭДС | 3мВ/об/мин |
| Остаточная ЭДС | 50мВ |
| Фаза ЭДС | -15град |
| Потребляемая мощность | 10Вт |
| Выходное сопротивление | 3800 Ом |
| Габаритные размеры электродвигатель-тахогенератор АДТ-507 | |
| Диаметр корпуса | 50мм |
| Длина с выходными концами вала | 150мм |
| Масса | 1,3кг |
| Скорость холостого хода | 8500 об/мин |
