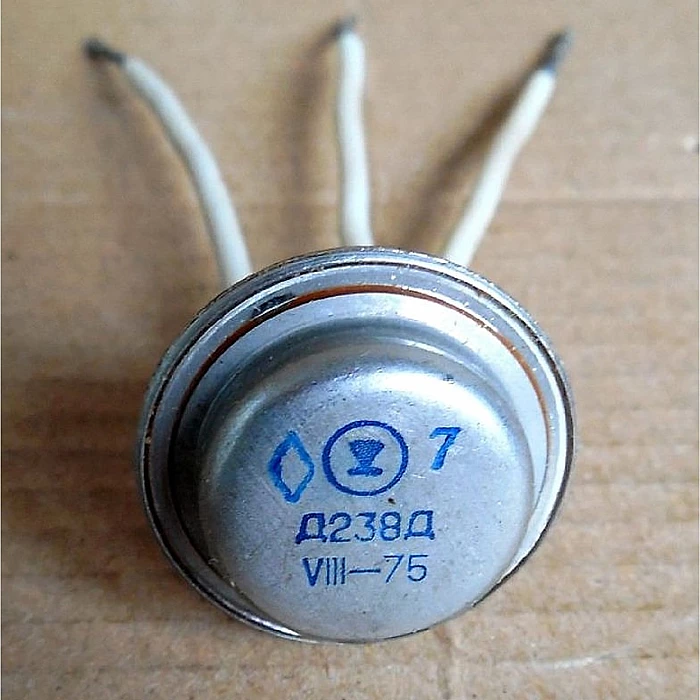

Д238Д Тиристор

Тиристор Д238Д


Данная цена действительна при оплате на ИП. При оплате на ООО к стоимости прибавится НДС – 20%.


Д238Д - Тиристоры кремниевые, диффузионно-сплавные, триодные, незапираемые.

Назначение:

Тиристоры Д238Д предназначены для применения в качестве переключающих элементов большой мощности.

Выпускаются в металлическом корпусе с гибкими выводами.

Тип тиристора приводится на корпусе.


Основные технические характеристики.






















Максимально допустимые значения параметров при Тп=max
I.ОС.СР (А)I.ОС.П (А)U.ЗС (В)U.ОБР (В)P.ОС. СР (Вт)(dU.зс/dt)max
5100100100205

Условные обозначения электрических параметров тиристоров:

• I.ОС.СР. -
Средний ток в открытом состоянии.

• I.ОС.П. - Повторяющийся импульсный ток в открытом состоянии.

• U.ЗС. - Постоянное напряжение в закрытом состоянии.

• U.ЗС.П. - Повторяющееся импульсное напряжение в закрытом состоянии.

• U.ОБР. - Постоянное обратное напряжение.

• U.ОБР.П. - Повторяющееся импульсное обратное напряжение.

• P.ОС.СР. - Средняя рассеиваемая мощность в открытом состоянии.

• (dU.зс/dt) max - Максимальная скорость нарастания напряжения в закрытом состоянии.


























Значения параметров при Тп=25°СTС.MAX (°С)
U.ОС (В)I.У.ОТ (мА)U.У.ОТ (В)t.ВКЛ (мкс)t.ВЫКЛ (мкс)I.ЗС (мА)I.ОБР (мА)
2150810353030+100

Условные обозначения электрических параметров низкочастотных тиристоров:


• U.ОС. - Постоянное напряжение в открытом состоянии.

• U.ОС.И. - Импульсное напряжение в открытом состоянии.

• I.У.ОТ. - Отпирающий постоянный ток управления.

• I.У.ОТ.И. - Отпирающий импульсный ток управления.

• U.У.ОТ. - Отпирающее постоянное напряжение управления.

• UУ.ОТ.И. - Отпирающее импульсное напряжение управления.

• t.ВКЛ - Время включения тиристора.

• t.ВЫКЛ - Время выключения тиристора.

• I.ЗС. - Постоянный ток в закрытом состоянии.

• I.ЗС.П. - Повторяющийся импульсный ток в закрытом состоянии.

• I.ОБР. - Постоянный обратный ток.

• I.ОБР.П. - Повторяющийся импульсный обратный ток.

• TС.MAX - Максимальная температура окружающей среды.


Масса тиристора с крепежным фланцем не более 42,5 г., масса крепежного фланца не более 6,5 г.

Технические условия: ЩМ3.362.004 ТУ.
