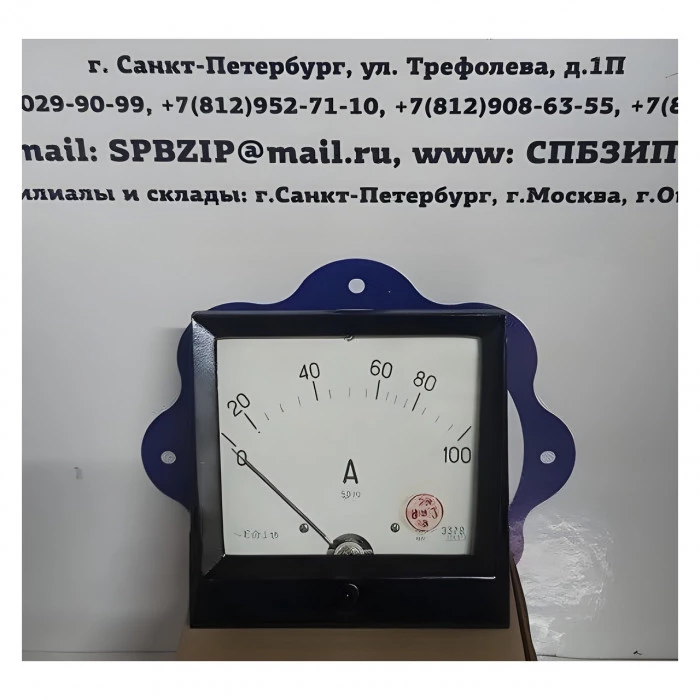

Амперметр Э378 100мА

Амперметр Э378 0-100мА


Данная цена действительна при оплате на ИП. При оплате на ООО к стоимости прибавится НДС - 20%.


Назначение:

Амперметр Э378, вольтметр Э378 - щитовой прибор электромагнитной системы, предназначен для измерения тока и напряжения в цепях переменного тока частотой 50Гц - 1000Гц.



Технические характеристики.

Класс точности - 1,5.

Габариты - 160*160*125мм.

Рабочее положение - вертикальное.

Характер шкалы амперметров Э378, вольтметров Э378 - неравномерный.

Вибропрочный, ударопрочный, брызгозащищенный.


Амперметры Э378 и вольтметры Э378 допускают основную погрешность измерений, не превышающую ±1,5% конечного значения шкалы. Для приборов с перегрузочной шкалой в области перегрузок основная погрешность не превышает ±6% разности конечных значений перегрузочной шкалы и диапазона измерений.


Амперметры Э378 и вольтметры Э378 под влиянием различных факторов допускают следующие погрешности в измерениях:

- под влиянием внешних магнитных полей напряженностью 400А/м - ±2,5%;

- при отклонении прибора на 45° от вертикального положения в любом направлении - не более ±1,5%;

- при отклонении частоты от номинальной на ±10% - не более ±1,5%.


Изменение показаний приборов Э378 вследствие отклонения температуры окружающего воздуха от 20°С (в диапазоне от -40ºС до +50°С) не превышает ±0,8% - для приборов класса 1,5 на каждые 10 град.



Условия эксплуатации Э378

Амперметр Э378 и вольтметр Э378 рассчитаны на использование при температуре от -50ºС до +60ºС. Относительная влажность воздуха должна составлять не более 95%(при +35ºС).

Климатическое исполнение - обычное и тропическое.

Категория размещения - 2 (Э378Т2).

Приборы Э378 выполнены в корпусе брызгозащитного исполнения.



Размещение и монтаж Э378

Амперметры Э378 и вольтметры Э378 предназначены для утопленного монтажа на вертикальных или горизонтальных панелях (щитах), изготовленных как из магнитных, так и немагнитных материалов.


При монтаже Э378 нужно придерживаться следующих правил:

- монтаж приборов должен быть произведен тщательно, без перекосов;

- крепление амперметровЭ378 и вольтметров Э378 на панели должно быть жестким и не создавать дополнительных нагрузок;

- амперметр Э378 и вольтметр Э378 при монтаже следует располагать вдали от источников сильных магнитных полей с напряженностью выше 0,4кА/м;

- приборы, предназначенные для включения в сеть с напряжением свыше 650В, монтируются на изоляторах в месте, недоступном для прикосновения.



Конечное значение диапазона измерений амперметров Э378 и вольтметров Э378, частота, способ включения, пределы измерений





















































Наименование и тип прибора

Пределы измерения


Номинальная частота

Способ включения



Амперметр Э378


1,5мА; 2,5мА, 10мА, 20мА, 30мА, 40мА, 50мА, 100мА, 250мА, 500мА, 750мА; 1А, 2А, 3А, 5А, 10А, 20А, 30А, 50А, 75А, 100А, 150А, 200А, 300А

50Гц, 60Гц



Непосредственно


5А, 10А, 15А, 20А, 30А, 40А, 50А, 75А, 100А, 150А, 200А, 300А, 400А, 500А, 750А, 800А; 1кА; 1,5кА; 2кА, 3кА, 4кА, 5кА, 6кА, 8кА, 10кА, 15кА
0,2А-1А (1А-6А); 0,6А-3А (3А-20А); 1А-5А 2А-10А (10А-60А); 4А-20А (20А-100А); 3А-15А (15А-18А); 6А-30А (30А-200А); 10А-50А
1А-5А (30А); 2А-10А (10А-60А); 3А-15А (15А-80А); 4А-20А (20А-100А); 6А-30А (30А-200А); 40А (40А-250А); 10А-50А (50А-300А); 17А-75А (75А-400А); 20А-100А (100А-600А); 30А-150А (150А-800А), 40А-200А (200А-1000А); 60А-300А (300А-2000А); 80А-400А (400А-2500А); 120А-600А (600А-3000А); 150А-800А (800А-4000А); 200А-1000А (1000А-6000А); 300А-1500А (1500А-8000А); 600А 3000А (3000А-20000А); 0,8кА-4кА (4кА-25кА); 1кА-5кА (5кА-30кА); 1,2кА-6кА (6кА-30кА); 1,5кА-8кА (8кА-40кА); 2кА-10кА (10кА-60кА); 3кА-15кА (15кА-90кА); 5кА-25кА (25кА-150кА)Через измерительный трансформатор тока (вторичный ток 1А и 5А)
50А200Гц

Непосредственно


1А, 2А, 3А, 5А, 10А, 20А, 30А, 75А, 100А, 150А, 200А, 300А500Гц

Вольтметр Э378


0,5В; 1В; 1,5В; 3В, 15В, 30В, 50В, 75В, 100В, 150В, 250В, 500В, 600В

50Гц, 60Гц


450В, 600В, 750В; 3,5кВ; 7,5кВ; 12,5кВ; 15кВ; 17,5кВ; 20кВ, 25кВ, 40кВ, 125кВ, 175кВ, 250кВ, 400кВ, 600кВЧерез измерительный трансформатор (вторичное напряжение 100В)
250В200Гц

Непосредственно


15В, 30В, 50В, 150В, 250В, 500В, 600В500Гц
