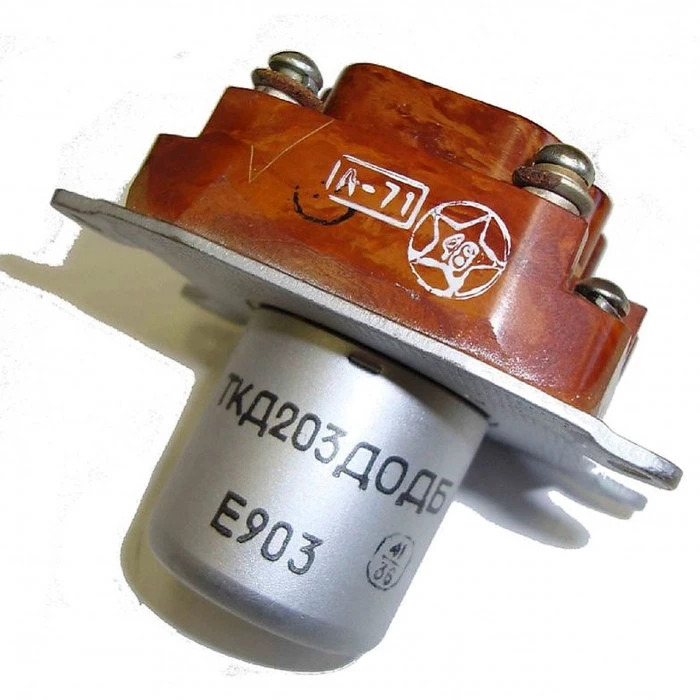

ТКД203ДОДБ Контактор электромагнитный

Контактор ТКД-203ДОДБ

Цена указана без НДС.

Назначение. Контакторы электромагнитные серии ТКД представляют собой электромагнитные устройства, предназначенные для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В. Номинальное напряжение постоянного тока в цепи управления (катушки контактора) и в цепи главных контактов - 27В (от 24В до 30В). Номинальный ток в цепи главных контактов - 10А, 20А и 50А в зависимости от серии. В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения - контакты размыкаются.

Расшифровка условного обозначения. ТКД-203-ДОДБ Т - номинальное напряжение обмотки управления 27В постоянного тока; К - коммутационное реле с питанием цепи управления постоянным током; Д - значение номинального тока в цепи главных контактов, обозначает разряд: - Н - ноль целых; - Е - единицы; - Д - десятки; 2 - указывает количество единиц данного разряда 0 - количество размыкающих контактов 3 - количество замыкающих контактов Д - режим работы: продолжительный О - максимально допустимая температура окружающей среды: 0... +85*С; Д - дополнительная температура 25°С Б - наличие вспомогательных контактов
