ЗИП к реле РРТ-32

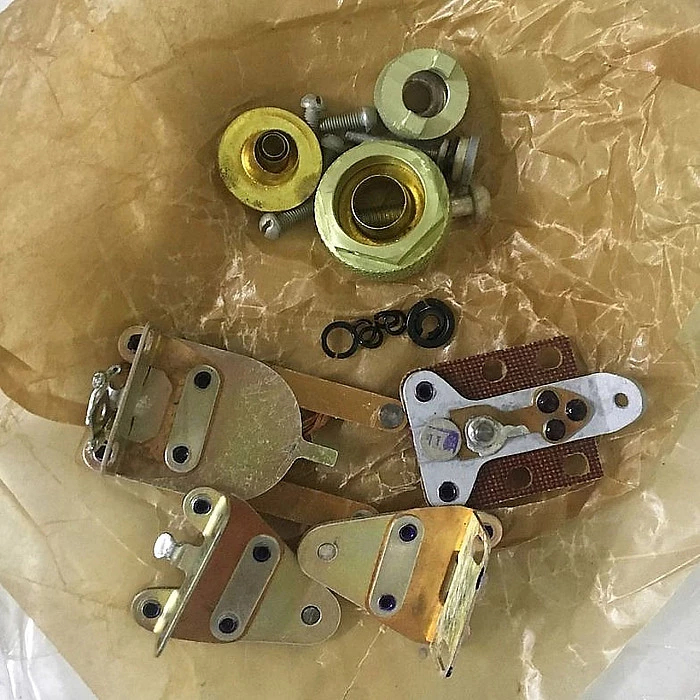

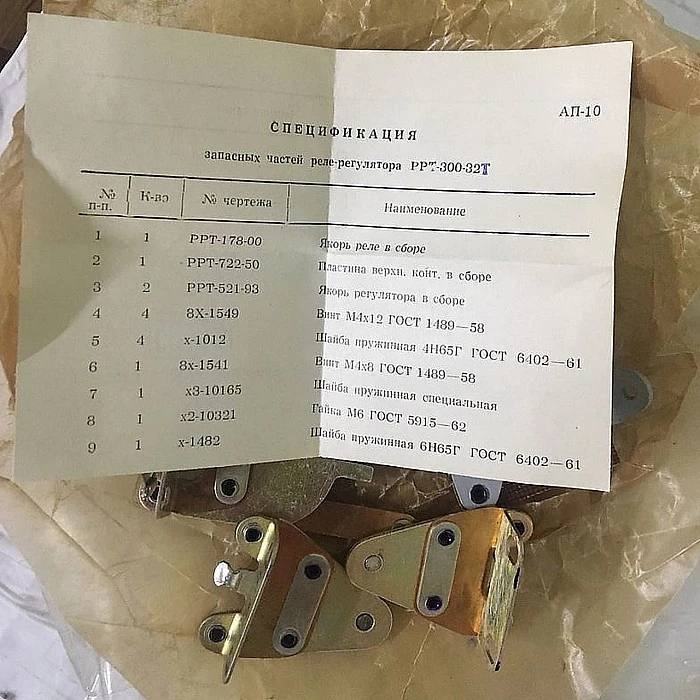

Комплект запасных частей к реле-регулятору РРТ-32

Назначение:
Реле-регулятор напряжения РРТ-32 предназначено для работы в двухпроводной системе электрооборудования с генератором Г-732 и представляет собой сочетание электромагнитных реле, обеспечивающих надежность параллельной работы аккумуляторной батареи и генератора при различных режимах его работы.

Устройство.
Для автоматического отключения аккумуляторных батарей от генератора при понижении его напряжения до величины, меньшей напряжения батарей, в реле-регуляторе предусмотрено реле обратного тока. Это же реле автоматически подключает генератор к батареям после того, как напряжение генератора становится выше напряжения батарей.
Для автоматического поддержания напряжения генератора в пределах 27–29В в реле РРТ-32 предусмотрены два реле, выполняющих функции регуляторов напряжения генератора. Оба реле устроены одинаково и действуют одновременно. Каждое из них включено в одну из параллельных ветвей шунтовой обмотки возбуждения генератора, таким образом уменьшая вдвое силу тока, проходящего через каждый из регуляторов, что увеличивает их срок службы.
Для зашиты обмоток генератора от перегрузки реле-регулятор имеет два ограничителя тока, отдаваемого генератором в сеть. Устройство этих реле одинаково и включены они также по одному в каждую из параллельных ветвей обмотки возбуждения генератора с той же целью.
Все пять реле, составляющие реле-регулятор РРТ-32 смонтированы на одной общей текстолитовой панели размещенной и корпусе, закрытом крышкой.

РРТ-32 имеет пять внешних выводных зажимов. Четыре из них Я, Ш, Ш, Б – размещены снизу корпуса, а пятый – М – справа корпуса. С левой стороны корпуса РРТ-32 выведена рукоятка регулировочного реостата, служащего для регулирования величины сопротивления в цепи регуляторов напряжения.
