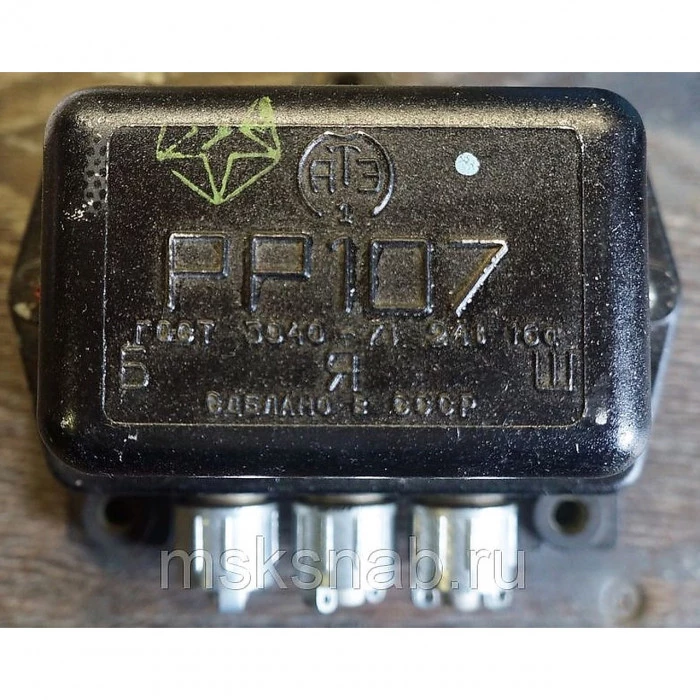

Реле-регулятор РР-107

Реле-регулятор РР-107

Реле-регулятор РР-106 и РР-107 состоит из трех электромагнитных приборов, смонтированных на общей панели и заключенных в общий кожух: реле обратного тока 1, замыкающего и размыкающего цепь между генератором и аккумуляторными батареями в зависимости от частоты вращения вала генератора; ограничителя тока 3, предохраняющего генератор от перегрузки; регулятора напряжения 5, поддерживающего в определенных пределах напряжение генератора при измененной частоте вращения и нагрузки в условиях эксплуатации.

Для включения в электросхему реле-регулятор имеет зажимы Б, Ш и Я (у РР-106 неэкранированные, у РР-107 экранированные штепсельного типа).

Провода, соединяющие зажимы Ш и Я реле-регулятора и генератора, должны быть надежно изолированы от корпуса двигателя. Токоведущие жилы проводов реле-регуляторов РР-107 и РР-8 при подключении их к экранированным зажимам не должны касаться корпуса накидной гайки и корпуса реле-регулятора. При невыполнении этих условий могут перегреться и сгореть обмотки реле-регулятора.
