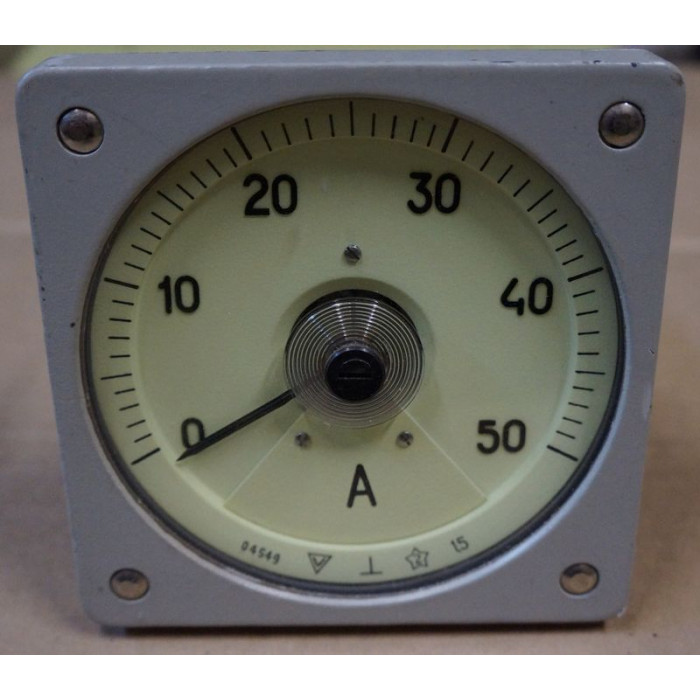

Амперметр М1620 50А

Амперметр М1620 0-50А

Амперметр М1620, вольтметр М1620 (М 1620; М-1620; m1620; m 1620; m-1620)

Амперметр М1620, вольтметр М1620 – круглошкальные щитовые приборы, предназначены для измерения тока и напряжения в цепях постоянного тока, а также неэлектрических величин, если они преобразованы в сигнал постоянного тока или напряжения.

Класс точности – 1,5.

Пределы измерений:

- по току – 0,5мА – 20мА, 30А – 7,5кА;

- по напряжению – 10В – 1500В.

Степень защиты – IP54.

Габаритные размеры – 120×120×126мм.

Вибропрочный, ударопрочный, брызгозащищенный, для жестких условий эксплуатации.

Амперметры М1620 и вольтметры М1620 предназначены для измерения тока и напряжения в сетях постоянного тока судовых энергетических установок, а также для работы в тяжелых условиях эксплуатации на предприятиях различных отраслей промышленности.

Конструкционные особенности М1620
Амперметр М1620 и вольтметр М1620 представляют собой приборы магнитоэлектрической системы униполярной конструкции, изготовленные в корпусах брызгозащищенного исполнения и предназначенные для утопленного монтажа.

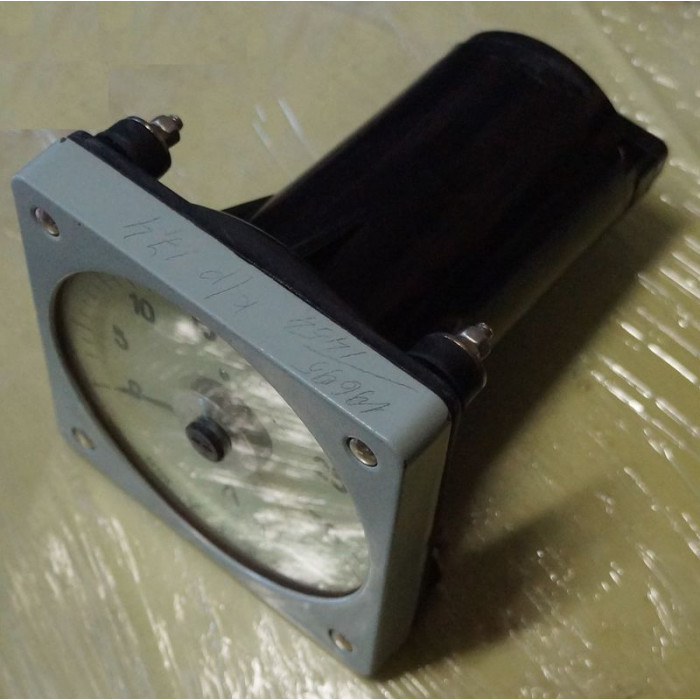

Конструктивно амперметр М1620 и вольтметр М1620 состоят из измерительного механизма, корпуса, цоколя и наличника. Корпус изготавливается из термопластичной пластмассы и имеет два отсека. В переднем отсеке корпуса М1620 размещается измерительный механизм, в заднем отсеке – элементы электрической схемы. К задней части корпуса крепится пластмассовый цоколь. Передняя часть прибора закрывается наличником из алюминиевого сплава, в котором предварительно устанавливается смотровое стекло. В центре стекла расположен корректор с уплотняющей прокладкой, обеспечивающей брызгозащищенность амперметров М1620 и вольтметров М1620.

Амперметры М1620 и вольтметры М1620 имеют шкалы, изготовленные из термопластичной пластмассы. Отметки шкал наносятся на наружном приподнятом крае циферблата таким образом, что конец стрелки находится в одной плоскости с ними. Этим при отсчете исключается ошибка от параллакса. В нижней части шкал приборов М1620 наносятся обозначения измеряемой величины и данные характеризующие приборы.

Конструкция опор обеспечивает пружинную амортизацию подвижной части приборов М1620 от сотрясений и вибрации, как в осевом, так и в радиальном направлениях. Переключатель П1825 оформлен в прямоугольном литом корпусе брызгозащищенного исполнения. Корпус переключателя снабжен четырьмя ушками для крепления.

Технические характеристики М1620

Диапазоны измерений и способы подключения к сети приведены в Таблицах 1-2.

Таблица 1.

Таблица 2.

Длина шкалы приборов 180мм±8мм. Угол шкалы 230о±10о. Время установления показаний не превышает 3 секунды.
