Плавкая вставка ПН2-400-400А-У3

Плавкая вставка ПН2-400-400А-У3

Плавкие вставки ПН-2-400А состоят из плавкого элемента, помещенного в фарфоровый корпус, который заполнен кварцевым песком и применяются для монтажа на собственном основании или проводниках комплектных устройств в качестве комплектующих. При недопустимой перегрузке или коротком замыкании плавкий элемент плавкой вставки предохранителей ПН 2 400А расплавляется и замыкает электрическую цепь. Возникающая при этом дуга гаснет в наполнителе.

Применение плавкой вставки ПН2-400 400А

Вставка плавкая предохранителей ПН2-400 соответствует требованиям ТУ16-522.113-75, ГОСТ 17242-86 и используется для защиты электрооборудования промышленных электроустановок и электрических сетей переменного тока с номинальным напряжением 380В частоты 50 и 60Гц и цепей постоянного тока с номинальным напряжением 220В при перегрузках и коротких замыканиях.

Технические характеристики плавкой вставки ПН2-400-400А-У3

• Номинальный ток In: 400 А
• Номинальное напряжение: ~380 В; =220 В
• Потери мощности при In: 56 Вт
• Предельный ток отключения: ~/= 40 кА
• Рабочая температура: от -60 С до +40 С
• Рабочее положение в пространстве: произвольное
• Вес: 0,7кг

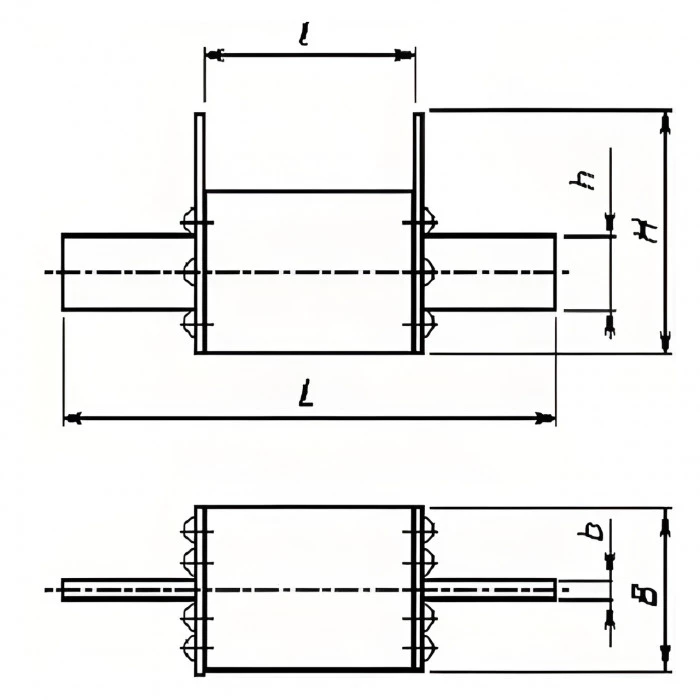

Габаритные, установочные и присоединительные размеры плавкой вставки ПН2-400 400А:

• B = 66 мм
• b = 6 мм
• L = 167 мм
• l = не более 72,5 мм
• H = 78 мм
• h = 35 мм
