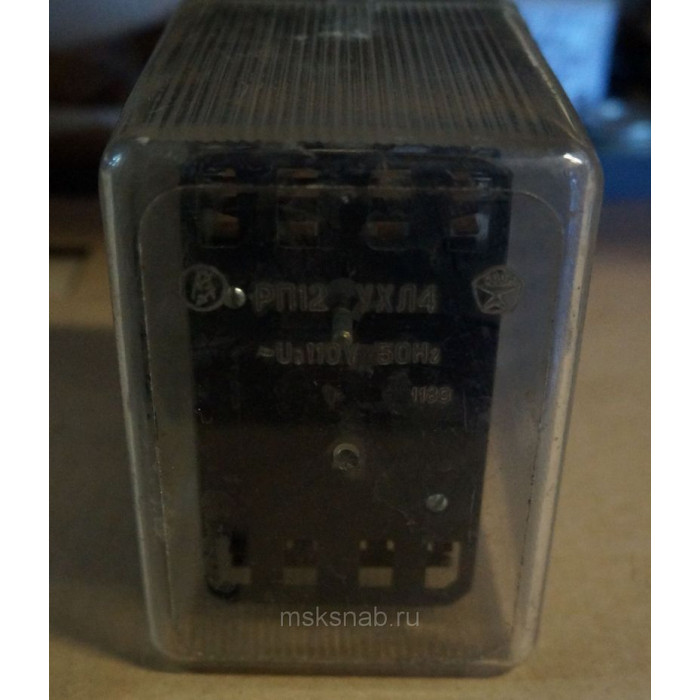

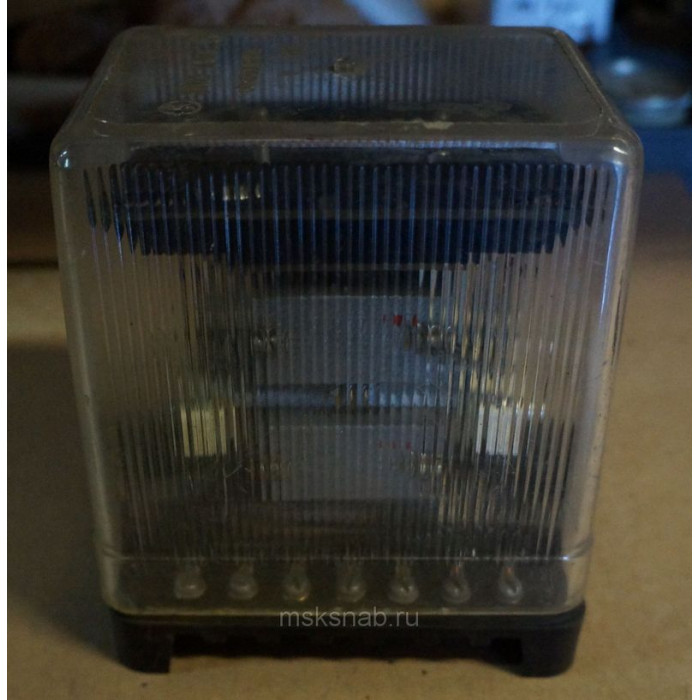

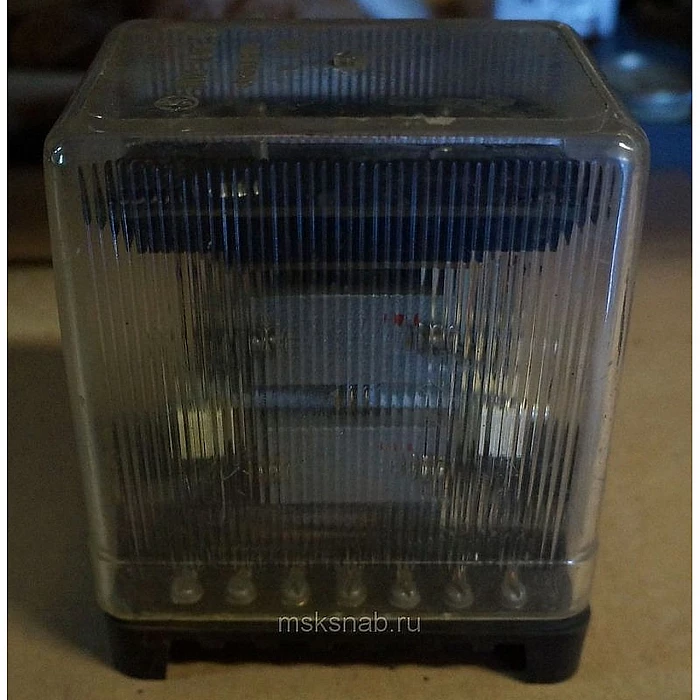

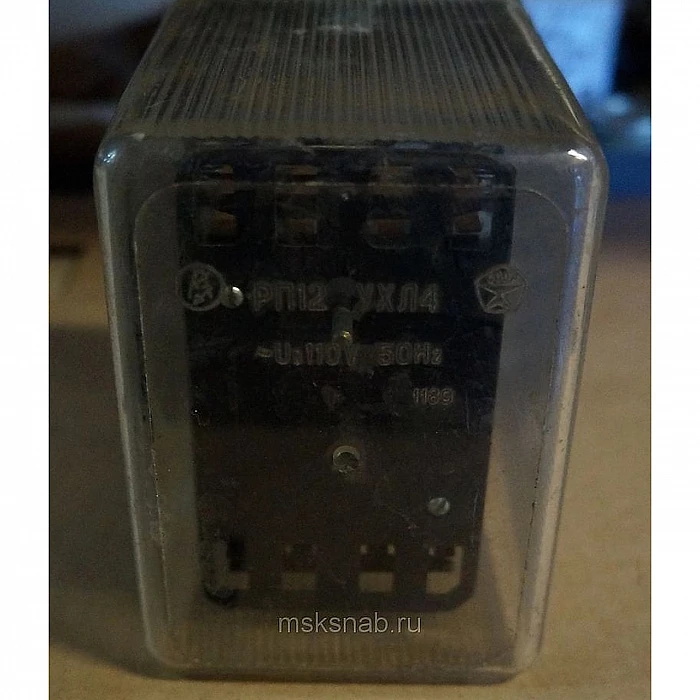

Реле промежуточное РП12 УХЛ4

Реле промежуточное РП12 УХЛ4

Реле промежуточные двухпозиционные РП 12

Реле промежуточное типа РП 12 предназначено для применения в цепях переменного тока.

Условия эксплуатации.

Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, О4. Реле предназначены для работы в следующих условиях: температура окружающего воздуха от -40° С до 55° С;
внешние воздействующие факторы для группы механического исполнения М40 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Гц с ускорением 3 g, в диапазоне частот от 16 до 100 Гц с ускорением 1 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Структура условного обозначения.

РП 12 Х4
РП - реле промежуточное;
12 - номер разработки;
Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Технические характеристики:

Реле РП 12 приспособлены для заднего (винтом или шпилькой) и переднего присоединения внешних проводников.

Габаритные размеры РП 12 не более 98х147х136 мм.

Замкнутые контакты допускают протекание по ним тока до 5 А.

Коммутационная способность контактов реле, при токе не более 2А или напряжении от 24 до 250 В мощностью: в цепях переменного тока (коэффициент мощности нагрузки не менее 0,5) - 450 ВА.

Коммутационная износостойкость - 160 тыс. циклов ВО.

Механическая износостойкость - 1 млн. циклов ВО.

Конструкция:

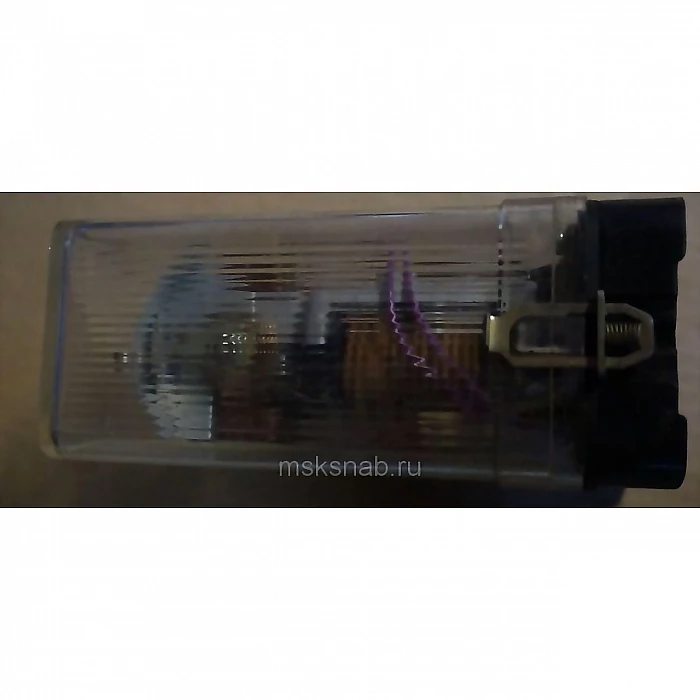

Механизм реле смонтирован в прямоугольном корпусе, состоящем их цоколя и кожуха.
