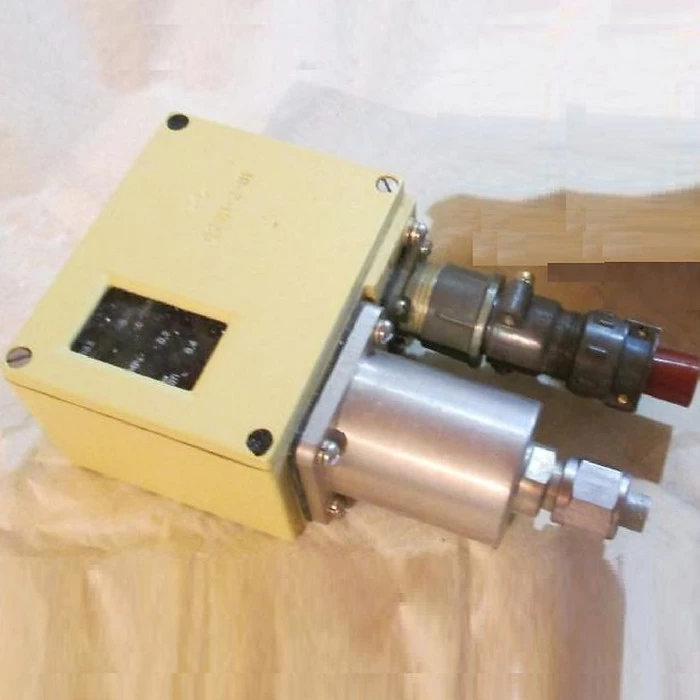

Д21К1-2-01 Датчик-реле давления

Датчик-реле давления Д-21К1-2-01 К10.

Цена указана без НДС.

Назначение и описание.
Датчики-реле давления Д21К1 манометрические, двухпозиционные, контактные, предназначены для контроля и регулирования давления газообразных и жидких (с вязкостью не более 0,8 Па с) сред (воздух, хладоны, масла, пресная вода и др.) в холодильных установках, системах контроля и регулирования давления подвижных составов железнодорожного транспорта, судов, а также в стационарных холодильных установках и других устройствах, изготавливаемых для поставки на внутренний рынок.
Если контролируемой средой является жидкость, температура ее застывания должна быть ниже температуры окружающего воздуха не менее, чем на 10*С.
Вид климатического исполнения УХЛ3 по ГОСТ 15150.
Приборы работоспособны в атмосфере типов I – II по ГОСТ 15150.
Степень защиты корпуса прибора – IP64.

Датчики производятся в следующих модификациях:

Допустимые условия эксплуатации:
1. Загрязнение контролируемой среды не допускается
2. Температуры окружающего воздуха: -40... +70*С, при относительной влажности до 90 %
3. Относительная влажность окружающего воздуха (95±3) %, при температуре +25±2*С
4. Атмосферное давление от 0,084 до 0,113 Мпа (от 630 до 850 мм рт. ст.)
5. Качка амплитудой ± 45* и периодом 7-16
6. Длительные наклоны с максимальным углом наклона 15*
7. Механические удары многократного действия с пиковым ударным ускорением 147 м/с² (15,0 g) длительностью действия ударного ускорения 5-10 мс.
8. Синусоидальные вибрации в диапазоне частот:
- от 5 до 100 Гц при амплитуде виброускорения до 49 м/с2 (5,0 g)
- от 5 до 60 Гц при амплитуде виброускорения до 19, 6 м/с2 (2,0 g)
9. Воздействие на чувствительную систему давлений перегрузки:
- 2,4 МПа – для Д21К1-1-01, Д21К1-2-01, Д21К1-1-04
- 3,0 МПа – для Д21К1-1-02, Д21К1-2-02
- 3,2 МПа – для Д21К1-1-03, Д21К1-2-05
10.  Электрическое сопротивление изоляции между винтом заземления и соединенными друг с другом электрическими выводами должно быть не менее:
- 100 МОм при температуре +25±10*С и относительной влажности окружающего воздуха 60±30%
- 10 МОм при воздействии повышенной температуры окружающего воздуха
- 5 МОм при воздействии повышенной влажности
11. Изоляция при температуре +25±10*С и относительной влажности окружающего воздуха 60±30% должна выдерживать в течение 1 минуты без пробоя, поверхностного перекрытия и короны действие испытательного напряжения практически синусоидальной формы частотой 50 Гц:
- 2000 В между винтом заземления и соединенными друг с другом электрическими выводами;
- 900 В между электрическими выводами разомкнутых контактов.

Приборы, способные частично заменить Д21К1:

- ДЕМ-102
- РД-1-ОМ5
- КРМ-ОМ5 (давление)
- ДЕМ-105
- Д250Б
- КРД-1 (давление)
