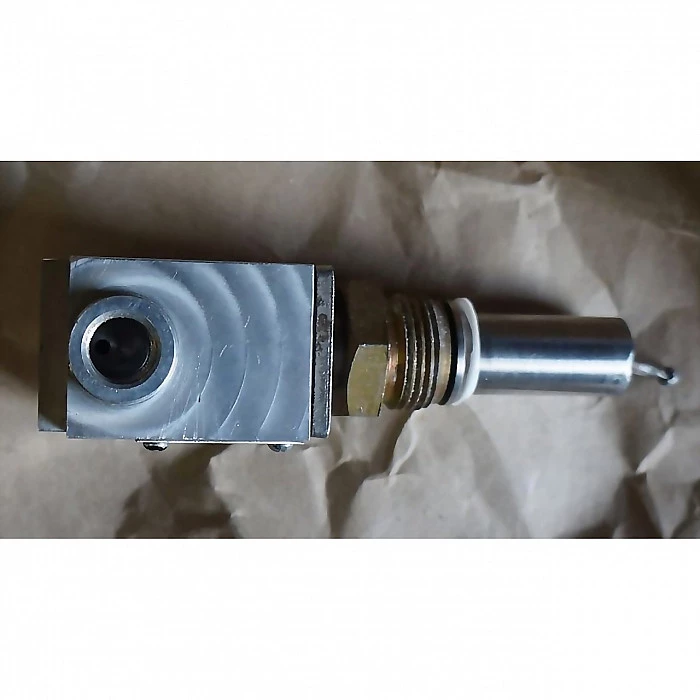

Преобразователь температуры ДТПМ1
Данная цена действительна при оплате на ИП. При оплате на ООО к стоимости прибавится НДС – 20%
Датчик ДТПМ применяется для преобразования отклонения температуры в пропорциональный пневматический сигнал в системах автоматического регулирования тепловозных дизелей.
Контролируемые среды:
Преобразователь температуры ДТПМ1 и ДТПМ2 может работать с и нтенсивно перемешиваемыми пресной водой, маслами и другими жидкостями, не агрессивными к нержавеющим сталям
Датчики ДТПМ являются нерегулируемыми устройствами с одной уставкой срабатывания. Уставку срабатывания необходимо указать при заказе в диапазоне согласно Табл.1.
Таблица.1
Условное обозначение | Диапазон пределов уставки | Зона пропорциональности | Зона нечувствительности °С, не более | Диапазон изменения выходного сигнала, МПа | ||
Нижний предел, °С | Верхний предел, °С | Нижний предел, °С | Верхний предел, °С | |||
ДТПМ-1 | 50 | 80 | 4 | 9 | 3 | 0,196-0,490 |
ДТПМ-2 | 40 | 70 | 10 | 15 | 3 | 0,196-0,490 |
ДТПМ-3 | 70 | 90 | 12 | 20 | 3 | 0,196-0,490 |
ДТПМ-4 | -30 | -10 | 35 | 55 | 5 | 0,098-0,490 |
Допускается перенастройка датчиков-преобразователей ДТПМ, при снятии гарантии, на другие уставки в пределах уставок согласно Табл.1.
Подключение. Порядок работы датчика ДТПМ.
Датчик ДТПМ подключается к системе с контролируемой средой, в вертикальном положении, термобалоном вниз. На ВХОД (питание) датчика подается пневматический сигнал с давлением в диапазоне от 0,539 до 0,588 МПа. До достижения температуры «уставки» контролируемой среды, (см. Табл.1- предел уставки), допустим 60С для ДТПМ-1Р, на ВЫХОДЕ датчика будет пневматический сигнал порядка 0,196 МПа. Когда температура среды достигнет «уставки» и продолжится дальнейшее повышение, на величину нижнего предела «зоны пропорциональности», в нашем случае 4С (см. табл.1 – зона пропорциональности), давление выходного сигнала начнет увеличиваться пропорционально увеличению температуры, в пределах «зоны пропорциональности» (см. табл.1), и достигнет максимума 0,490 МПа, в момент, когда температура «уставки» будет превышена на верхний предел «зоны пропорциональности», т.е 9С. Когда температура контролируемой среды начнет понижение, весь процесс повторится в обратной последовательности.
