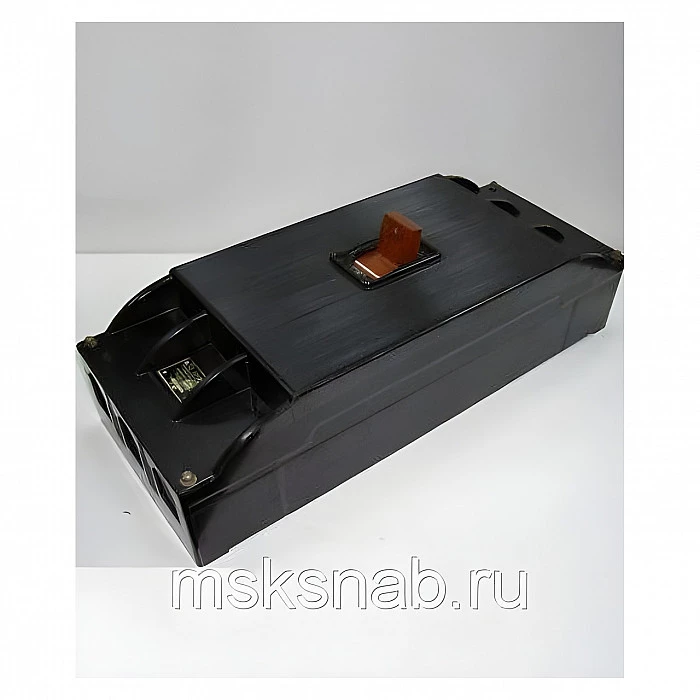

А-3144 (500А, стационарный, ручной привод) - Автоматический выключатель А3144 500А

А-3144 (500А, стационарный, ручной привод) - Автоматический выключатель А3144 500А
А-3144 (500А, стационарный, ручной привод) - Автоматический выключатель А3144 500А
  • Наличие: В наличии
  • Артикул: ART/109-498
19500р.

Обращаем ваше внимание на то, что данный интернет-сайт, а также вся информация о товарах и ценах, предоставленная на нём, носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

А-3144 (500А, стационарный, ручной привод) - Автоматический выключатель А3144 500А.

Данная цена действительна при оплате на ИП. При оплате на ООО к стоимости прибавится НДС – 20%

Автоматические выключатели А3144 предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, нечастых оперативных коммутаций электрических цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины

Автомат А-3144 состоит из следующих основных узлов:

кожуха, коммутирующего устройства, дугогасительных камер, расцепителя максимального тока, механизма

управления и зажимов для присоединения внешних проводов.

Кожух автомата А3144 выполнен из пластмассы и состоит из основания, на котором смонтированы все части автомата, и крышки, привинчиваемой к основанию.

Коммутирующее устройство автоматического выключателя А3144 состоит из подвижных и неподвижных контактов.

Держатели подвижных контактов соединены между собой изолированной траверсой, связанной с механизмом управления.

Коммутирующие контакты выполнены из специальных композиций на основе серебра, получаемых методом металлокерамики.

Они не свариваются и устойчиво работают без ухода.

Опиловка и зачистка контактов не рекомендуется даже в тех случаях, когда их поверхность становится неровной, с наплывами серебра.

Необходимо следить только за толщиной металлокерамического слоя и провалом контактов.

Если толщина слоя или провал станут менее 0,5мм, автомат для дальнейшей работы не пригоден.

Дугогасительные камеры расположены над контактами каждого полюса и действуют по принципу деионизации и дробления дуги стальными пластинками.

Расцепитель максимального тока расположен в нижней части автомата и его токовые элементы являются продолжением токоведущей системы автомата А3144.

Расцепитель максимального тока может быть:

а) тепловым, срабатывающим с обратно зависимой от тока выдержкой времени при перегрузках и коротких замыканиях;

б) электромагнитным, срабатывающим без выдержки времени при коротких замыканиях;

в) комбинированным, срабатывающим с обратно зависимой от тока выдержкой времени при перегрузках и без выдержки при коротких замыканиях.

Комбинированный расцепитель состоит из последовательно включенных тепловых и электромагнитных расцепителей.

Расцепители настраивают на определенный ток срабатывания на заводе-изготовителе, после чего опечатывают;

В эксплуатации их не регулируют.

Механизм управления А3144 обеспечивает моментное замыкание и размыкание контактов, не зависящее от скорости движения рукоятки при ручном включении, а также моментное размыкание контактов с их отцеплением от рукоятки при отключении расцепителем максимального тока.

Так как контакты закрыты кожухом, коммутационное положение автомата А-3144 указывается положением рукоятки:

Во включенном положении она занимает крайнее верхнее положение, в отключенном - крайнее нижнее, а в отключенном расцепителем - промежуточное.

После срабатывания теплового реле автомат А-3144 можно включить лишь тогда, когда биметаллическая пластинка расцепителя остынет настолько, что освободит рейку расцепителя.

Делаем доставку по городам и регионам: Москва, Тверь, Тула, Брянск, Липецк, Смоленск, Нижний Новгород, Ярославль, Вологда, Санкт-Петербург, Петрозаводск, Казань, Ульяновск, Пенза, Самара, Саратов, Волгоград, Ростов-на-Дону, Краснодар, Ставрополь, Владикавказ, Махачкала, Уфа, Оренбург, Челябинск, Мурманск, Салехард, Ханты-Мансийск, Омск, Тюмень, Барнаул, Абакан, Красноярск, Иркутск, Чита, Хабаровск, Владивосток

Материал корпуса Пластик
