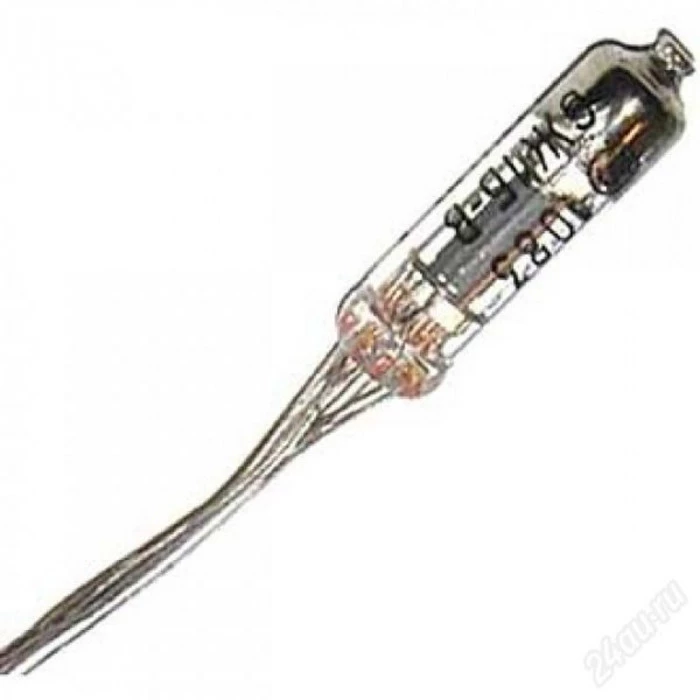

6Ж1Б-В Радиолампа

Радиолампа 6Ж1Б-В

Цена указана без НДС.

6Ж1Б-В - Высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Назначение.
6Ж1Б-В предназначен для усиления напряжения высокой частоты в каскадах высокой и промежуточной частоты телевизионных, ультракоротковолновых и радиовещатольных приемников, а также в различной широкополосной аппаратуре дециметрового и метрового диапазона.

Основные технические характеристики.
• Напряжение накала, В...... 6,3 ±0.6
• Ток накала, мА...... 200 ±20
• Напряжение на аноде, В...... 120
• Напряжение на второй сетке, В...... 120
• Сопротивление в цепи катода для автоматического смещения, Ом...... 200
• Ток в цепи анода, мА...... 7,5
• Ток в цепи второй сетки, мА...... 3,5
• Крутизна характеристики, мА/В...... 4,8
• Входное сопротивление, кОм..... 8
• Эквивалентное сопротивление внутренних шумов, Ом..... 4
• Катод оксидный косвенного накала.
• Работает в любом положении.
• Выпускается в стеклянном миниатюрном оформлении.
• Долговечность не менее 1000 ч.
• Масса не более 3,5 г.

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В....... 150
• Наибольшее напряжение на второй сетке, В....... 125
• Наибольшая мощность, рассеиваемая на аноде, Вт...... 1,2
• Наибольшая мощность, рассеиваемая на второй сетке, Вт...... 0,4
• Наибольший ток в цепи катода, мА...... 14
• Наибольшее напряжение катод-подогреватель, В..... 150
• Наибольшее сопротивление в цепи первой сетки, мОм...... 1
• Емкость входная, пФ..... 4,8
• Емкость выходная, пФ..... 3,8
• Емкость проходная, пФ..... 0,03
