ВЗГ-200 Светильник взрывозащищенный

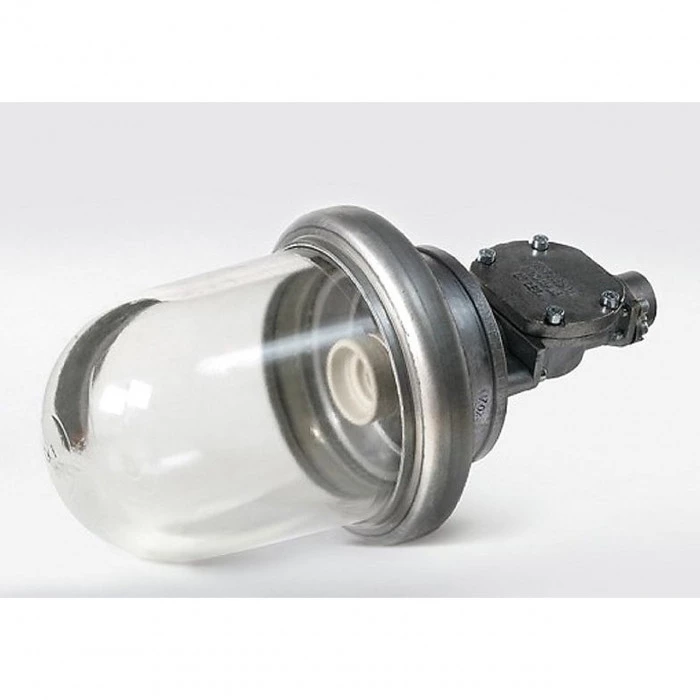

Светильник взрывозащищенный ВЗГ-200

Светильник ВЗГ-200 используется для общего освещения в производственных промышленных помещениях во взрывоопасных зонах классов 1 и 2 согласно ГОСТ Р 51330.9-99, ГОСТ Р 51330.13-99 и другим нормативно-техническим документам, регламентирующим применяемость электрооборудования во взрывоопасных зонах и имеют маркировку по взрывозащите 1 ExdllBT 4-1 ExdllBT 6 в зависимости от мощности устанавливаемого источника света.
Для монтажа светильников допускаются только кабели и провода, рекомендованные ПУЭ для установки во взрывоопасных зонах.
Используются для стационарной установки.
Устройство и работа взрывозащищенных (взрывобезопасных) светильников ВЗГ 200.
Оболочка взрывобезопасного светильника: колпак и корпус.
Колпак – стеклянный светопускающий элемент, герметично заделанный в металлическое кольцо. Светильник взрывозащищенный ВЗГ-200
Выполнен неразборным.
С корпусом колпак соединяется посредством лабиринта, который обеспечивает взрывонепроницаемое соединение.
Крепление колпака с корпусом осуществляется байонентным способом с применением 4-х винтов М8.
В разобранном состоянии колпак зависает на цепочке, прикрепленной к корпусу.
Внутри вводной коробки корпуса установлена клеммная колодка.
Подвод монтажных проводов от клеммной колодки к патрону происходит через проходной изолятор (соединение герметичное и неразборное).
Вводная коробка светильника ВЗГ закрывается крышкой, фиксирующейся 2-мя специальными винтами.
В верхней части вводной коробки монтируются эластичные уплотняющие элементы и нажимная муфта.
Уплотняющие элементы обеспечивают степень защиты светильника во взрывозащищенном исполнении от воздействия факторов внешней среды не ниже IP 65.
Принцип взрывозащиты светильника ВЗГ200 основан на следующих особенностях:
– в случае взрыва внутри оболочки светильника температура газов, выходящих во внешнюю среду через резьбовой лабиринт меньше, чем температура воспламенения газов внешней среды;
– оболочка светильника ВЗГ-200 способна выдерживать избыточное внутреннее давление взрыва.
Технические характеристики светильника ВЗГ-200:
