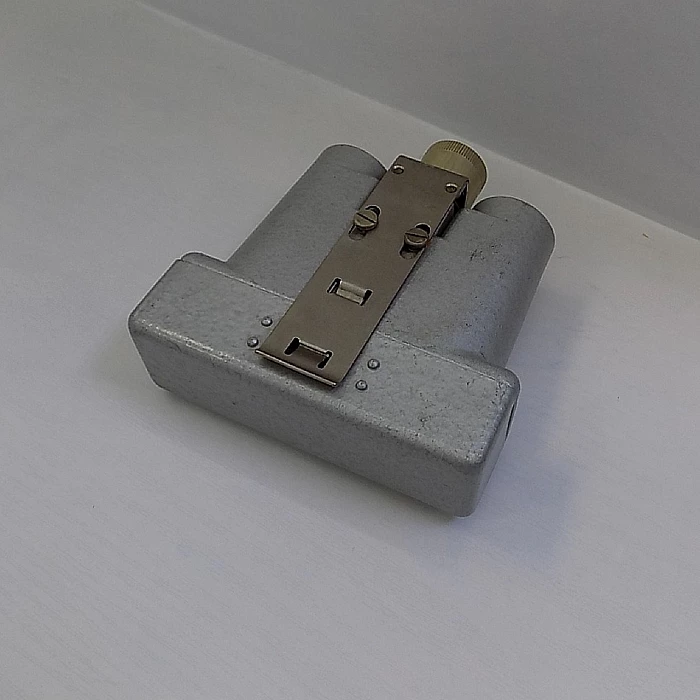

7Р-52 Вилка

Вилка 7Р-52

Цена указана без НДС.

7Р-52 соединитель электрический низкочастотный прямоугольный предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока.

Расшифровка условного обозначения: Вилка 7Р-52
7Р - тип соединителя.
52 - количество контактов.
Вид покрытия контактов - серебро.

Технические характеристики7Р-52
Рабочий ток - 10 А.
Напряжение - 500 В.
Сопротивление контактов - не более 3 мОм.
Сопротивление изоляции - не менее 5000 МОм.
Емкость между любыми контактами - не более 2,5 пФ.
Усилие расчленения контактов с контрольным калибром - от 0,5 Н до 1,5 Н (от 0,05 кгс до 0,15 кгс).
Усилие расчленения соединителя 7Р-52 - не более 360 Н (36 кгс).
Количество сочленений-расчленений - 500.
Наработка на отказ - 1500 ч.
Срок сохраняемости - 25 лет.

Условия эксплуатациирозетки7Р-52
Синусоидальная вибрация:
- диапазон частот - от 5 Гц до 200 Гц;
- амплитуда ускорения - 100 м/с2.
Синусоидальная вибрация для блочных соединителей 7Р-52:
- диапазон частот - от 200 Гц до 2500 Гц;
- амплитуда ускорения - 20 м/с2.
Акустический шум:
- диапазон частот - от 50 Гц до 10 000 Гц;
- уровень звукового давления - 130 дБ.
Механический удар многократного действия для блочных соединителей:
- пиковое ударное ускорение - 500 м/с2;
- длительность действия - от 1 мс до 80 мс.
Линейное ускорение изделий вилки 7Р-52 - 750 м/с2.
Атмосферное пониженное рабочее давление - 0,67 кПа (5 мм рт.ст.).
Температура среды пониженная - (-60)° С;
Температура среды повышенная - +85° С.
Смена температур:
- кабельные соединители - от -60° С до +120° С;
- блочные соединители - от -60° С до +115° С.
Повышенная относительная влажность воздуха для блочных соединителей, при температуре 40° С - 98%.
Максимальное сечение проводов, присоединяемых к хвостовикам - 2,5 мм2.
