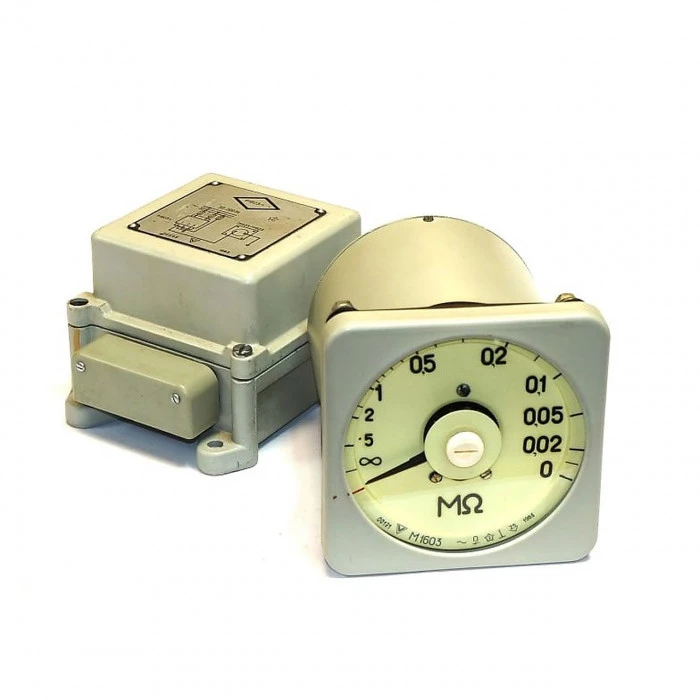

Мегаомметр М1603 с ДУ Р1823

Мегомметр М1603 (М-1603, М 1603, m1603, m-1603, m 1603) аналог М163/1 (М-163/1, М 163/1, m163/1, m-163/1, m 163/1)

Для непрерывного измерения сопротивления изоляции сетей переменного тока, находящихся под напряжением, а также обесточенных трехфазных (трех- и четырехпроводных) и однофазных сетей постоянного и переменного тока (при питании мегомметра от вспомогательного источника), применяются в передвижных энергетических установках.

Пределы измерения 0МОм-5МОм

Основная погрешность ≤±2,5%

Габаритные размеры - 120х120х145мм.

Мегаомметр М1603 поставляется в комплекте с добавочным устройством Р1823.1/1.

Мегомметр М1603 предназначен для непрерывного измерения сопротивления изоляции сетей переменного тока, находящихся под напряжением, а также обесточенных трехфазных (трех- и четырехпроводных) и однофазных сетей постоянного и переменного тока (при питании мегомметра от вспомогательного источника), они применяются в передвижных энергетических установках.

Мегомметры М1603 используются при температуре окружающего воздуха от -40°С до 50°С и относительной влажности до 100%(при 50°С). Допускается эксплуатация прибора при температуре от -50°С до 65° С и относительной влажности до 100% (при 50°С). По устойчивости к механическим воздействиям прибор М1603 (М163/1) относится к обыкновенным.

Исполнение обычное и тропическое (М1603Т3).

Категория разхмещения - 3.

Изменение показаний прибора, вызванное отклонением температуры окружающего воздуха от нормальной (в пределах рабочих температур), не превышает ±1,2% на каждые 10°; под влиянием внешнего магнитного поля напряженностью 400А/м- не превышает ±1,0%.

Габаритные размеры добавочного устройства типа Р1823 155х110х95мм, масса 1,7кг.

Прибор М1603 и добавочное устройство изготовляются в брызгозащищенном корпусе. Прибор предназначается для утопленного монтажа на вертикальных щитах, добавочное устройство - для выступающего монтажа. Прибор имеет цилиндрический корпус с квадратным фланцем из стали и пластмассовый цоколь. Добавочное устройство оформлено в корпусе со съемной крышкой.

Также этот прибор может иметь другие названия: мегаомметр М1603, мегомметр М1603, мегометр М1603, мегаометр М1603, мегаметр М1603, мегоомметр М1603, омметр М1603.
