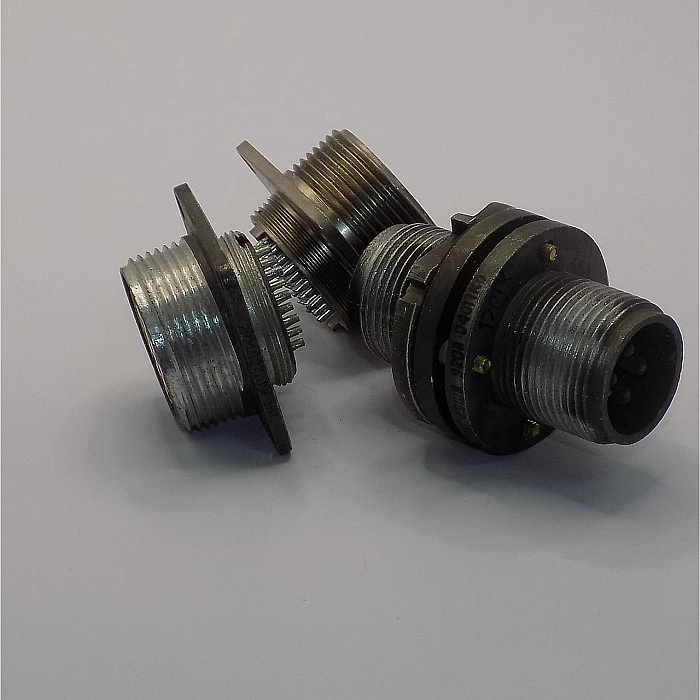

2РМД24Б10Ш5А1 Вилка блочная, фото 1
2РМД24Б10Ш5А1 Вилка блочная, фото 22РМД24Б10Ш5А1 Вилка блочная, фото 3

2РМД24Б10Ш5А1 Вилка блочная

400 руб.

Минимальная сумма заказа — 2000 руб.

  • В наличии
2РМД24Б10Ш5А1 Вилка блочная
2РМД24Б10Ш5А1 Вилка блочнаяВ наличии
400 руб.
Купить
+79990299099
  • +78129086355
  • +78129527110
Купить
+79990299099
  • +78129086355
  • +78129527110
  • График работы
  • Адрес и контакты

Вилка приборная 2РМД24Б10Ш5А1

Цена указана без НДС и действительна при оплате на ООО. При оплате на ИП возможна скидка до -30%.

Назначение и описание.
Разъемы 2РМД – коннекторы ручного соединения цилиндрические, внутреннего объемного монтажа, соединяют цепи с нагрузкой до 260А и 700В. 2РМД и 2РМДТ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов. Разъемы 2РМД могут насчитывать от 4 до 50 контактов в зависимости от типоразмера, которые помещены в карболитовое основание и металлический корпус. При заказе разъемов 2РМД необходимо указывать тип корпуса: блочный или кабельный. Буква "Б" в составе маркировки обозначает тип корпуса блочный, крепящийся на панель. Чаще всего ответной частью для него является тип корпуса кабельный, обозначается буквой "К". Кабельная часть разъема 2РМД бывает прямой или угловой, блочная часть - с прямым патрубком или без него. Также нужно указывать вид соединителя: вилка или розетка. Вилка, она же "папа", обозначается буквой "Ш" (штырь), а розетка, она же "мама" – буквой "Г" (гнездо). Для улучшения качества соединения в конструкции разъемов 2РМД предусмотрена фиксация с помощью резьбы гайки и корпуса.

Расшифровка условного обозначения.
2РМД24Б10Ш5А1

2РМД (2РМТ, 2РМ, 2РМДТ) - Тип соединителя
24 - Условный размер корпуса
Б(К) - Вид корпуса: Б-приборный, К-кабельный
У(П) - Вид патрубка: У-угловой, П-прямой. Отсутствие буквы - отсутствие патрубка
Э(Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы - отсутствие патрубка
10 - Количество контактов
Ш(Г) - Часть соединителя: Г-розетка, Ш-вилка
5 - обозначение сочетания контактов:
               5 - все контакты Ø 1,5мм
               6 - контакты Ø 1,5мм и 3,0мм
               7 - контакты Ø 1,5мм, Ø 2,0мм и 3,0мм
               8 - контакты Ø 1,5мм и 2,0мм
               9 - все контакты Ø 3,0мм
А(В) - Покрытие контактов: В-серебро, А-золото
1(2) - Теплостойкость: 1 - 100°С; 2 - 200°С
Л - Левая розетка (только для проходных вилок)
Б - Корпус блочный (приборный) без левой резьбы.
В - Всеклиматическое исполнение

Общие технические характеристики разъемов типа 2РМД24

Тип соединителя негерметичный, климатика УХЛ
Количество контактов 10
Рабочее напряжение, не более 560 В
Максимальная токовая нагрузка на одиночный контакт, не более 10 А
Максимальная токовая нагрузка общая, не более 83 А
Сопротивление контактов, не более 0,0025 Ом
Материал контактов золото / серебро
Емкость между контактами, не более 6 пФ
Сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм
Синусоидальная вибрация, диапазон частот 1...5000 Гц
Синусоидальная вибрация, ускорение 490 (50) м/с2 (g)
Механический удар, одиночного действия с ускорением 5000 (500) м/с2 (g)
Механический удар, многократного действия с ускорением 1000 (100) м/с2 (g)
Атмосферное пониженное давление 133,32*10-12 (10-12) Па (мм рт.ст.)
Повышенная относительная влажность воздуха при температуре +40°C 98 %
Рабочая температура окружающей среды -60...+100 *C
Минимальная наработка, не менее 1000 часов
Максимальное количество сочленений-расчленений 500 раз
Гарантийный срок хранения 15 лет

Ответной частью для вики 2РМД24Б10Ш5А1 являются:
Розетка 2РМД24К10Г5А1
Розетка 2РМД24К10Г5В1
Розетка 2РМД24КПН10Г5А1
Розетка 2РМД24КПН10Г5В1
Розетка 2РМД24КПЭ10Г5А1
Розетка 2РМД24КПЭ10Г5В1
Розетка 2РМД24КУН10Г5А1
Розетка 2РМД24КУН10Г5В1
Розетка 2РМД24КУЭ10Г5А1
Розетка 2РМД24КУЭ10Г5В1
Розетка 2РМДТ24К10Г5А1В
Розетка 2РМДТ24К10Г5В1В

Розетка 2РМДТ24КПН10Г5А1В
Розетка 2РМДТ24КПН10Г5В1В
Розетка 2РМДТ24КПЭ10Г5А1В
Розетка 2РМДТ24КПЭ10Г5В1В
Розетка 2РМДТ24КУН10Г5А1В
Розетка 2РМДТ24КУН10Г5В1В
Розетка 2РМДТ24КУЭ10Г5А1В
Розетка 2РМДТ24КУЭ10Г5В1В
