2РМГД27Б19Ш5Е2Б Вилка блочная

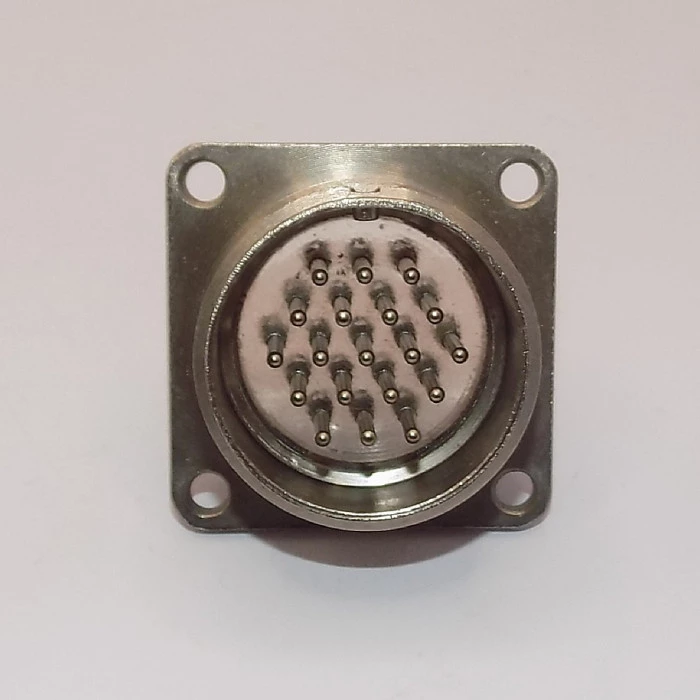

2РМГД27Б19Ш5Е2Б Вилка блочная — фото
2РМГД27Б19Ш5Е2Б Вилка блочная — фото
2РМГД27Б19Ш5Е2Б Вилка блочная — фото
2РМГД27Б19Ш5Е2Б Вилка блочная — фото
2РМГД27Б19Ш5Е2Б Вилка блочная
  • Наличие: В наличии
  • Бренд: СПБЗИП
  • Артикул: ART/107-630
Всего отзывов: 0 - Написать отзыв
2400р.
Купить
Написать
В закладки В сравнение
Запрос подробной информации

Вилка приборная 2РМГД27Б19Ш5Е2Б

Стоимость продукции указана без НДС.

Назначение и описание.
Герметичные соединители (вилки) 2РМГ и 2РМГД предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов. Сочленение соединителей резьбовое, поляризация корпусов – одношпоночная.
Вилки типов 2РМГД(2РМГ) изготавливаются с прямым патрубком для экранированного (или неэкранированного) кабеля или без патрубка.
Вилки типа 2РМГД - с розетками 2РМД и 2РМДТ, а вилки 2РМГ сочленяются с розетками 2РМ (2РМТ).
Покрытие контактов – никель.
Вилки изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ в соответствии с тех. условиями ГЕ0.364.140 ТУ.

Расшифровка условного обозначения.
2РМГД27Б19Ш5Е2Б

2РМГД (2РМГ) - Тип соединителя
27 - Условный размер корпуса
Б (К) - Вид корпуса:Б-приборный, К-кабельный
П(У) - Вид патрубка: П-прямой.Отсутствие буквы - отсутствие патрубка
Э(Н) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля.Отсутствие буквы - отсутствие патрубка
19 - Количество контактов
Ш - Часть соединителя: Ш-вилка
5 - обозначение сочетания контактов:
5 - все контакты Ø 1,5 мм
6 - контауты Ø 1,5 мм и 3 мм
7 - контакты Ø 1,5 мм, 2 мм и 3 мм
Е - Покрытие контактов: Никель
2 (1) - Теплостойкость: 1 - 100°С; 2 - 200°С
Б - Корпус блочный (приборный) без левой резьбы

Общие технические характеристики разъемов типа 2РМГД27





















Тип соединителя герметичный, климатика УХЛ
Количество контактов 7 / 19
Рабочее напряжение, для разъемов с 19-ю контактами, не более 560 В
Максимальная токовая нагрузка на одиночный контакт, для разъемов с 19-ю контактами, не более 6 А
Максимальная токовая нагрузка общаят, для разъемов с 19-ю контактами, не более 95 А
Сопротивление контактов, не более 10 МОм
Материал контактов никель
Емкость между контактами, не более 6 пФ
Сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм
Синусоидальная вибрация, диапазон частот 1...5000 Гц
Синусоидальная вибрация, ускорение 490 (50) м/с2 (g)
Механический удар, одиночного действия с ускорением 5000 (500) м/с2 (g)
Механический удар, многократного действия с ускорением 1000 (100) м/с2 (g)
Атмосферное пониженное давление 133,32*10-12 (10-12) Па (мм рт.ст.)
Повышенная относительная влажность воздуха при температуре 40°C 98 %
Рабочая температура окружающей среды -60... 100 *C / (-60... 200 *C)
Минимальная наработка, не менее 1000 часов
Максимальное количество сочленений-расчленений 500 раз
Гарантийный срок хранения 25 лет

Ответной частью для вилки 2РМГД27Б19Ш5Е2Б являются:

Розетка 2РМД27К19Г5А1
Розетка 2РМД27К19Г5В1
Розетка 2РМД27КПН19Г5А1
Розетка 2РМД27КПН19Г5В1
Розетка 2РМД27КПЭ19Г5А1
Розетка 2РМД27КПЭ19Г5В1
Розетка 2РМД27КУН19Г5А1
Розетка 2РМД27КУН19Г5В1
Розетка 2РМД27КУЭ19Г5А1
Розетка 2РМД27КУЭ19Г5В1

Розетка 2РМДТ27К19Г5А1В
Розетка 2РМДТ27К19Г5В1В
Розетка 2РМДТ27КПН19Г5А1В
Розетка 2РМДТ27КПН19Г5В1В
Розетка 2РМДТ27КПЭ19Г5А1В
Розетка 2РМДТ27КПЭ19Г5В1В
Розетка 2РМДТ27КУН19Г5А1В
Розетка 2РМДТ27КУН19Г5В1В
Розетка 2РМДТ27КУЭ19Г5А1В
Розетка 2РМДТ27КУЭ19Г5В1В
