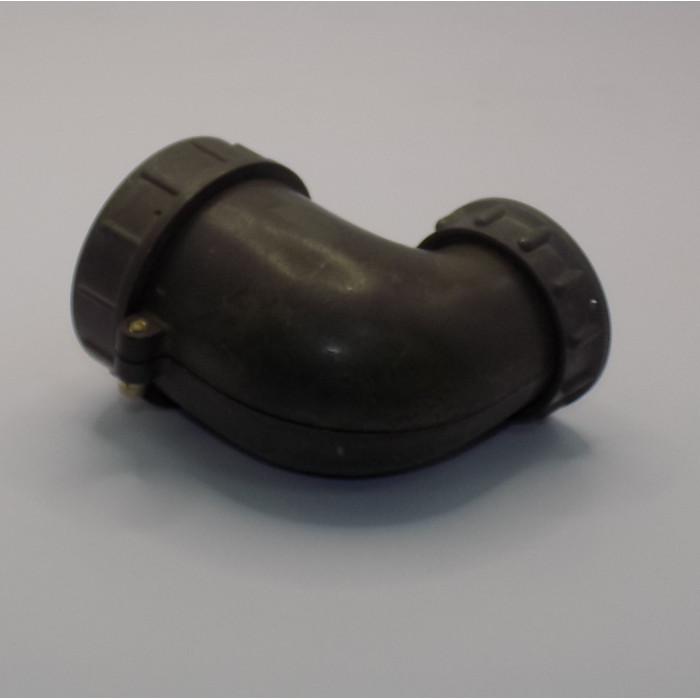

2РМ27КУН24Ш1В1 Вилка кабельная

2РМ27КУН24Ш1В1 Вилка кабельная — фото
2РМ27КУН24Ш1В1 Вилка кабельная — фото
2РМ27КУН24Ш1В1 Вилка кабельная — фото
2РМ27КУН24Ш1В1 Вилка кабельная — фото
2РМ27КУН24Ш1В1 Вилка кабельная
  • Наличие: В наличии
  • Бренд: СПБЗИП
  • Артикул: ART/107-564
Всего отзывов: 0 - Написать отзыв
1050р.
Купить
Написать
В закладки В сравнение
Запрос подробной информации

Вилка кабельная 2РМ27КУН24Ш1В1

Цена указана без НДС.

Назначение и описание. Соединители 2РМ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов. Разъемы типа 2РМ состоят из кабельных и приборных вилок или розеток. Приборная часть соединителей изготавливается без патрубков или с прямыми или угловыми патрубками. Сочленение соединителей резьбовое, поляризация корпусов - одношпоночная. Покрытие контактов - золото, серебро или палладий.2РМ и 2РМТ изготавливаются для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с тех. условиями ГЕ0.364.126 ТУ (АШДК.434410.062ТУ).Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы.

Расшифровка условного обозначения.2РМ27КУН24Ш1В1

2РМ(2РМТ, 2РМД, 2РМДТ) - Тип соединителя27 - Условный размер корпусаК(Б) - Вид корпуса: Б-приборный, К-кабельныйУ(Н) - Вид патрубка: У-угловой, П-прямой. Отсутствие буквы - отсутствие патрубкаН(Э) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля. Отсутствие буквы - отсутствие патрубка24 - Количество контактовШ(Г) - Часть соединителя: Г-розетка, Ш-вилка1 - обозначение сочетания контактов: 1 - все контакты Ø 1,0мм2 - контакты Ø 1,0мм и 1,5мм3 - контакты Ø 2,0мм и 3,0мм4 - контакты Ø 1,0мм и 3,0мм5 - все контакты Ø 1,5мм6 - контакты Ø 1,5мм и 3,0мм7 - контакты Ø 1,5мм, Ø 2,0мм и 3,0мм8 - контакты Ø 1,5мм и 2,0мм9 - все контакты Ø 3,0ммВ(А, П) - Покрытие контактов: В-серебро, А-золото, П-палладий1(2) - Теплостойкость: 1 - 100°С; 2 - 200°СЛ - Левая розетка (только для проходных вилок)Б - Корпус блочный (приборный) без левой резьбы.В - Всеклиматическое исполнение

Общие технические характеристики разъемов типа 2РМ27

Тип соединителянегерметичный, климатика УХЛ
Количество контактов7/24
Рабочее напряжение для разъемов с 24-мя контактами, не более700 В
Максимальная токовая нагрузка на одиночный контакт, для разъемов с 24-мя контактами:
для контактов Ø 1,0мм, не более2 А
Максимальная токовая нагрузка общая для разъемов с 24-мя контактами, не более100А
Сопротивление контактов Ø 1,0мм, не более5,0 МОм
Материал контактовзолото / серебро / палладий
Емкость между контактами, не более6 пФ
Сопротивление изоляции в нормальных климатических условиях, не менее5000 МОм
Синусоидальная вибрация, диапазон частот1...5000 Гц
Синусоидальная вибрация, ускорение490 (50) м/с2 (g)
Механический удар, одиночного действия с ускорением5000 (500) м/с2 (g)
Механический удар, многократного действия с ускорением1000 (100) м/с2 (g)
Атмосферное пониженное давление133,32*10-12 (10-12) Па (мм рт.ст.)
Повышенная относительная влажность воздуха при температуре +40°C98 %
Рабочая температура окружающей среды-60...+100 *C
Минимальная наработка, не менее1000 часов
Максимальное количество сочленений-расчленений500 раз
Гарантийный срок хранения15 лет

Ответной частью для вилки 2РМ27КУН24Ш1В1 являются:

Розетка 2РМ27Б24Г1А1
Розетка 2РМ27Б24Г1А1Б
Розетка 2РМ27Б24Г1В1
Розетка 2РМ27Б24Г1В1Б
Розетка 2РМ27БПН24Г1А1
Розетка 2РМ27БПН24Г1В1
Розетка 2РМ27БПЭ24Г1А1
Розетка 2РМ27БПЭ24Г1В1

Розетка 2РМТ27Б24Г1А1В
Розетка 2РМТ27Б24Г1А1БВ
Розетка 2РМТ27Б24Г1В1В
Розетка 2РМТ27Б24Г1В1БВ
Розетка 2РМТ27БПН24Г1А1В
Розетка 2РМТ27БПН24Г1В1В
Розетка 2РМТ27БПЭ24Г1А1В
Розетка 2РМТ27БПЭ24Г1В1В
