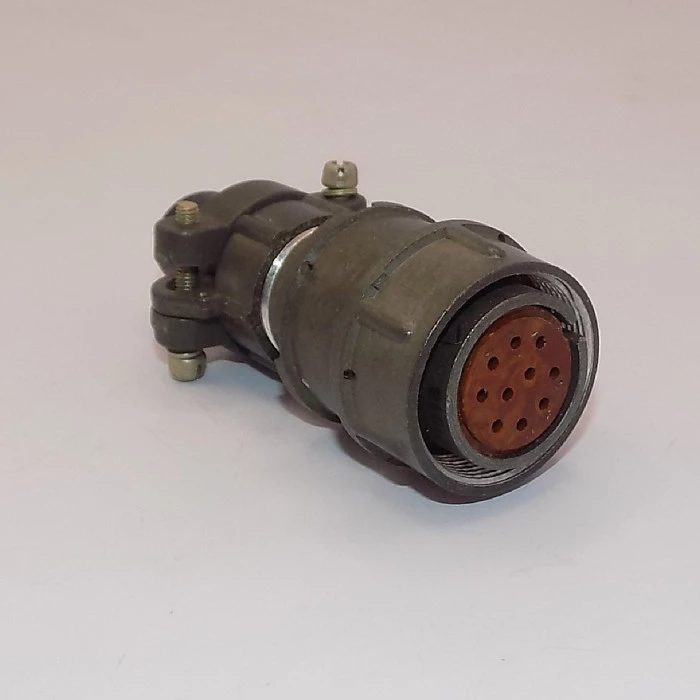

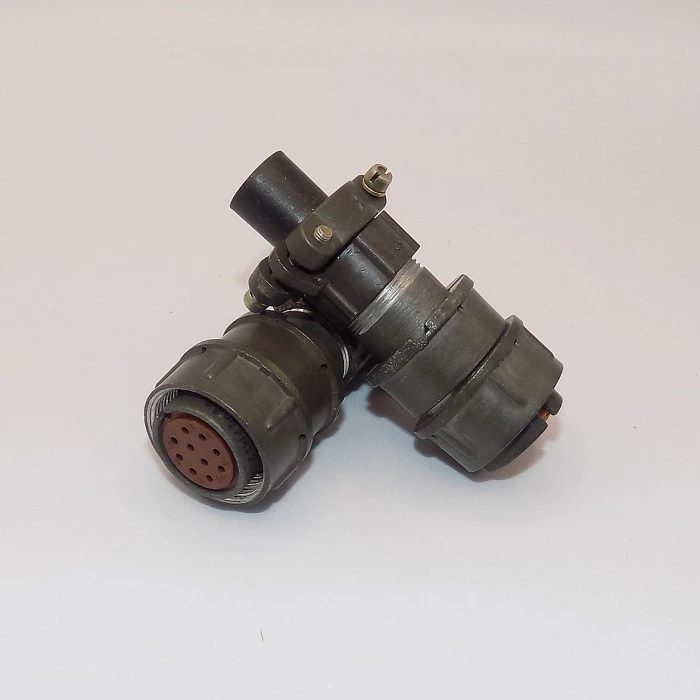

2РМ22КПН10Г1А1 Розетка кабельная

Розетка кабельная 2РМ22КПН10Г1А1


Данная цена действительна при оплате на ИП. При оплате на ООО к стоимости прибавится НДС - 20%.


Назначение и описание.

Соединители 2РМ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов.

Разъемы типа 2РМ состоят из кабельных и приборных вилок или розеток. Приборная часть соединителей изготавливается без патрубков или с прямыми или угловыми патрубками. Сочленение соединителей резьбовое, поляризация корпусов – одношпоночная.

Покрытие контактов – золото, серебро или палладий

2РМ и 2РМТ изготавливаются для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с тех. условиями ГЕ0.364.126 ТУ (АШДК.434410.062ТУ).

Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы.


Расшифровка условного обозначения.

2РМ22КПН10Г1А1


2РМ (2РМТ, 2РМД, 2РМДТ) - Тип соединителя

22 - Условный размер корпуса

К (Б) - Вид корпуса: Б-приборный, К-кабельный

П (У) - Вид патрубка: У-угловой, П-прямой . Отсутствие буквы - отсутствие патрубка

Н (Э) - Вид гайки патрубка: Э-для экранированного кабеля, Н-для неэкранированного кабеля . Отсутствие буквы - отсутствие патрубка

10 - Количество контактов

Г (Ш) - Часть соединителя: Г-розетк а, Ш-вилка

1 - обозначение сочетания контактов:

1 - все контакты Ø 1,0мм

2 - контакты Ø 1,0мм и 1,5мм

3 - контакты Ø 2,0мм и 3,0мм

4 - контакты Ø 1,0мм и 3,0мм

5 - все контакты Ø 1,5мм

6 - контакты Ø 1,5мм и 3,0мм

7 - контакты Ø 1,5мм, Ø 2,0мм и 3,0мм

8 - контакты Ø 1,5мм и 2,0мм

9 - все контакты Ø 3,0мм

А (В, П) - Покрытие контактов: В-серебро, А-золото, П-палладий

1 (2) - Теплостойкость: 1 - 100°С ; 2 - 200°С

Л - Левая розетка (только для проходных вилок)

Б - Корпус блочный (приборный) без левой резьбы.

В - Всеклиматическое исполнение


Общие технические характеристики разъемов типа 2РМ22



















































































Тип соединителянегерметичный, климатика УХЛ
Количество контактов4/10
Рабочее напряжение, не более560 В
Максимальная токовая нагрузка на одиночный контакт, для разъемов с десятью контактами:
для контактов Ø 1,0мм, не более7 А
Максимальная токовая нагрузка общая для разъемов с десятью контактами, не более:58А
Сопротивление контактов Ø 1,0мм, не более5,0 МОм
Материал контактовзолото / серебро / палладий
Емкость между контактами, не более6 пФ
Сопротивление изоляции в нормальных климатических условиях, не менее5000 МОм
Синусоидальная вибрация, диапазон частот1...5000 Гц
Синусоидальная вибрация, ускорение490 (50) м/с2 (g)
Механический удар, одиночного действия с ускорением5000 (500) м/с2 (g)
Механический удар, многократного действия с ускорением1000 (100) м/с2 (g)
Атмосферное пониженное давление133,32*10-12 (10-12) Па (мм рт.ст.)
Повышенная относительная влажность воздуха при температуре +40°C98 %
Рабочая температура окружающей среды-60...+100 *C
Минимальная наработка, не менее1000 часов
Максимальное количество сочленений-расчленений500 раз
Гарантийный срок хранения15 лет

Ответной частью для розетки 2РМ22КПН10Г1А1 являются:


Вилка 2РМ22Б10Ш1А1

Вилка 2РМ22Б10Ш1А1Б


Вилка 2РМ22Б10Ш1В1

Вилка 2РМ22Б10Ш1В1Б


Вилка 2РМ22БПН10Ш1А1

Вилка 2РМ22БПН10Ш1В1

Вилка 2РМ22БПЭ10Ш1А1

Вилка 2РМ22БПЭ10Ш1В1


Вилка 2РМТ22Б10Ш1А1В

Вилка 2РМТ22Б10Ш1А1БВ


Вилка 2РМТ22Б10Ш1В1В

Вилка 2РМТ22Б10Ш1В1БВ


Вилка 2РМТ22БПН10Ш1А1В

Вилка 2РМТ22БПН10Ш1В1В

Вилка 2РМТ22БПЭ10Ш1А1В

Вилка 2РМТ22БПЭ10Ш1В1В


Вилка 2РМГ22Б10Ш1Е2

Вилка 2РМГ22Б10Ш1Е2
Б


Вилка 2РМГ22БПН10Ш1Е2

Вилка 2РМГ22БПЭ10Ш1Е2

Вилка 2РМГП22Б10Ш1Е2

Вилка 2РМГС22Б10Ш1Е2
